单相预付费电能表怎么看剩余电量?

2021-11-05 10:17
135

此章內容关键解读单相电预付电表显示屏表明,以合众致达DDSY3579单相电子式预付费电能表为例子。


单相电预付电表自动循环显示


电表自动循环项目可由手抄器根据远红外线或载波通信方法开展设定。较大显示项目数为16,可挑选显示的主要内容包含当今总、尖、峰、平、谷用电量和上月总、尖、峰、平、谷用电量及当今日期时间、通讯地址、功率、反向用电量电量及剩下额度等。循环显示时间间隔可设定,电表默认设置的循环显示时间间隔为3秒。


单相电子式预付费电能表


单相电预付电表装卡显示1


持续反向插进用户卡2次,进到装卡显示1,显示內容包含:电表客户号高6位,电表客户号低6位,剩下额度警报1,剩下额度警报2,限定输出功率3,容许透现额度,积存额度等。


单相电预付东岸上装卡显示2


在装卡显示1显示全过程中,再反向装卡一次,进到装卡显示2,显示內容包含:


F1:电表“尖”费率,F2:电表“峰”费率,F3::电表“平”费率。


F4:电表“谷”费率,F5:电能表的时段表及相应尖峰平谷显示。


单相预付电表自动循环显示內容及示例內容含意

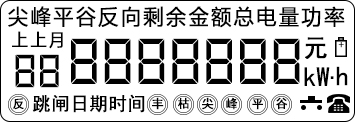

图一:


示例:显示屏全屏幕字段名內容


液晶全屏字段内容


图二:


示例:总计总用电量为68.38kWh,当前运行尖费率。


累计总电量为68.38kWh,当前运行尖费率


图三:


示例:电能表当今额度剩下:30.00元。


电能表当前金额剩余:30.00元


图四:


示例:电能表尖用电量60.10kWh,当今运行尖费率。


电能表尖电量60.10kWh,当前运行尖费率


图五:


示例:电能表当前反向总用电量为8.10kWh,当今运行尖费率。


电能表当前反向总电量为8.10kWh,当前运行尖费率


图六:


示例:电能表当今日期2018年04月18日,当前运行峰费率。


电能表当前日期2018年04月18日,当前运行峰费率


图七:


示例:电能表现在时间10时14分30秒,当今运行峰费率。


电能表当前时间10时14分30秒,当前运行峰费率


图八:


示例:电能表当今输出功率为6.8kW,当今运行峰费率。


电能表当前功率为6.8kW,当前运行峰费率


图九:


示例:电能表通讯地址高六位为:000000。当今运行峰费率。


电能表通信地址高六位为:000000。当前运行峰费率


图十:


示例:电能表通讯地址低六位为:000001。当今运行峰费率。


电能表通信地址低六位为:000001。当前运行峰费率


图十一:


示例:上月有功功率总用电量:68.40kWh,当今运行峰费率。


上月有功总电量:68.40kWh,当前运行峰费率


图十二:


示例:上月有功功率总用电量:50.10kWh,当今运行费率。


上月有功功率总用电量:50.10kWh,当今运行尖费率


以上是合众致达DDSY3579单相电子式预付电能表显示屏显示高清图,期待能够处理大家难题。
