智能水电表全生命周期关键技术体系

智能水电表全生命周期关键技术体系

从研发设计、物料管控、加工制造、品质控制到售后服务,拆解智能水电表长期可靠性的五大工程门槛与量化底线

  • 智能水电表,全生命周期,关键技术体系,物料管控,品质控制
口径说明本页技术内容依据公司项目实施与运维实践、现行国家标准与电力行业施工规范整理;具体项目的施工范围、技术配置与验收口径,以双方确认的技术协议及合同为准。标准编号随标准修订而变化,引用前请核对现行版本。
Abstract | 关键信息摘要


Key Facts | 关键信息速览
精度
全温区-25~55°C补偿≥9点
EMC
静电±8kV浪涌共模4kV
老化
70%电流48~72h
追溯
序列号绑定
智能水电表长期可靠性的差距不在参数表上,在体系化的工程能力上。研发设计决定全温区精度与 EMC 裕量上限,物料管控决定器件降额与供应链可追溯,加工制造与品质控制决定批量一致性,售后服务靠物联网远程运维兜底。一句话结论 | 建议纳入方案评审与采购对照

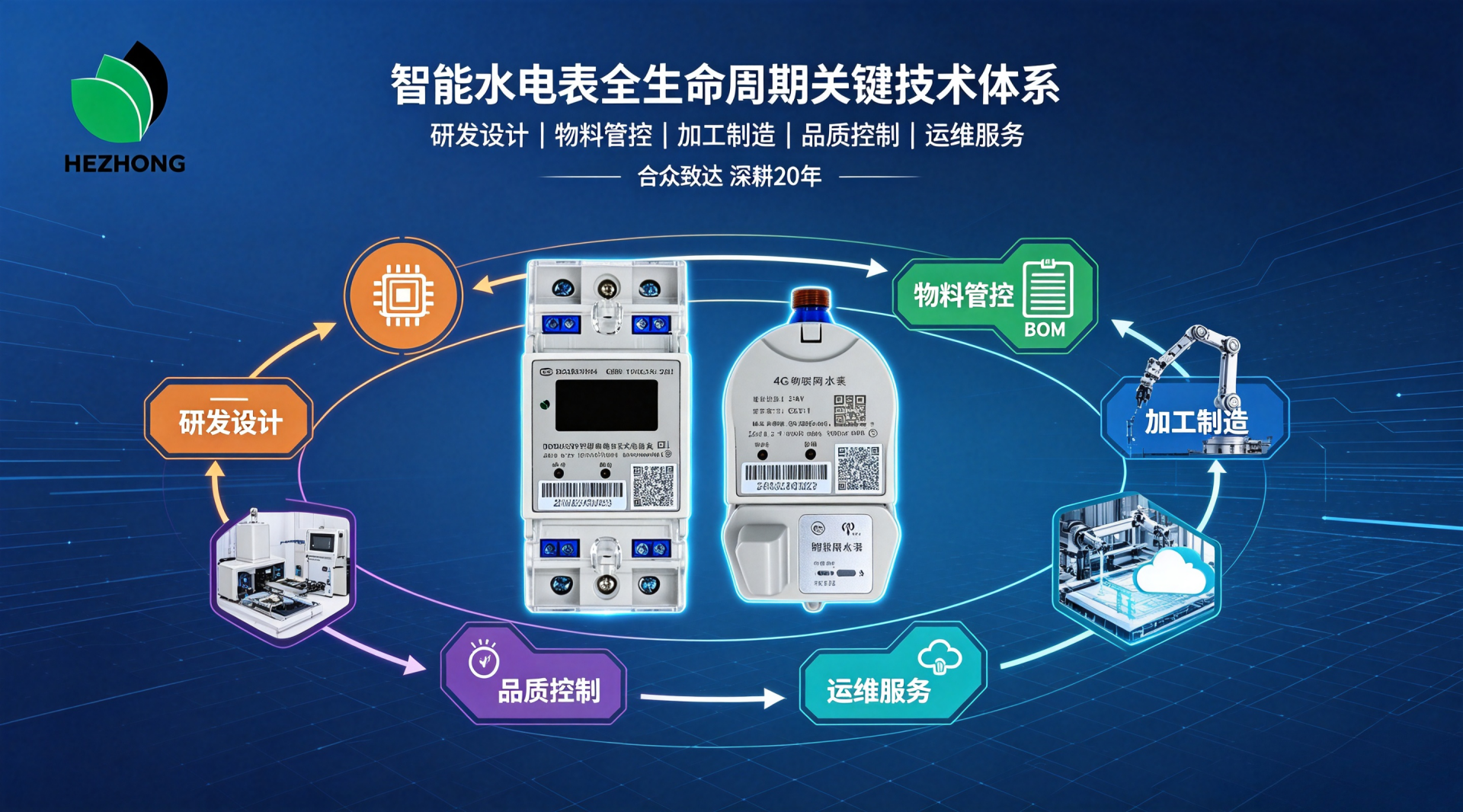

智能水电表全生命周期关键技术体系(图源:合众致达产品库)
智能水电表全生命周期关键技术体系(图源:合众致达产品库)

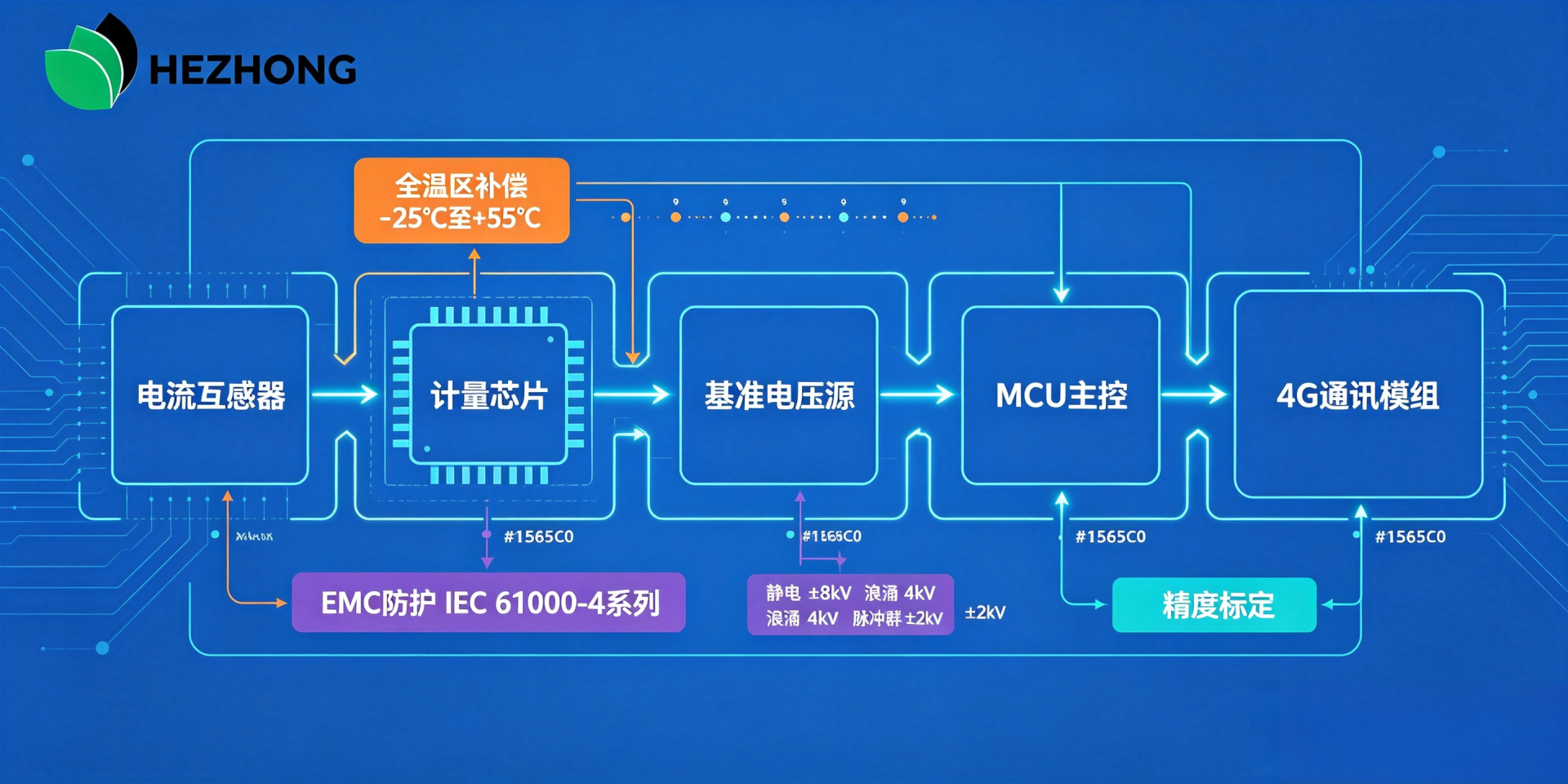

01研发设计:全温区精度与 EMC 裕量

研发设计阶段决定了产品在计量精度、电磁兼容、通讯可靠性等维度的理论上限。近年来国内市场规模持续扩大,芯片方案公开化、代工体系成熟化,使得 0.5S 级精度、4G 通讯、预付费功能几乎成为行业标配,但参数的合规并不等同于长期工况下的可靠性一致。

计量通道的硬件设计是第一道分水岭:电流互感器线性度、计量芯片 ADC 有效位数、基准电压源温漂系数,三者级联决定整表精度上限。计量芯片内置 PGA 增益误差在全温区(零下 25 度至 55 度)的累积漂移若不做软件补偿,冬夏偏差可超 0.3%,这正是大量现场计量漂移问题的根源;全温区补偿需要至少 9 个温度点的标定数据与拟合算法,这套技术积累无法靠一套参考设计直接移植。

EMC 设计同理,IEC 61000-4 系列要求的静电接触正负 8 千伏、浪涌共模 4 千伏、脉冲群正负 2 千伏,通过认证测试并非难点,反复冲击后精度不劣化才是核心技术指标。PCB 上模拟地与数字地的分割策略、TVS 管钳位电压与结电容的平衡,均需反复试验验证。

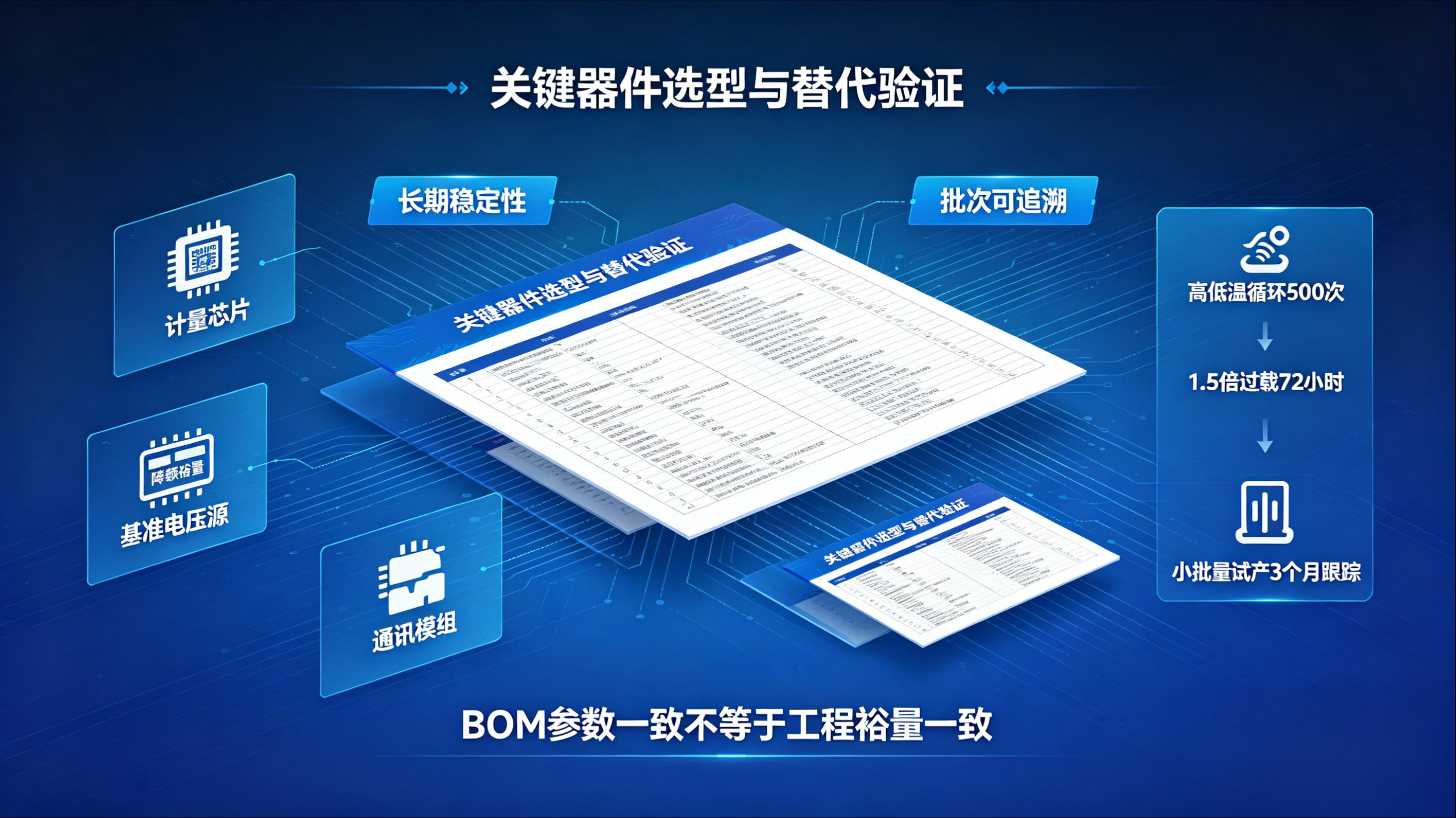

02物料管控:关键器件选型与替代验证

两张 BOM 表器件型号一致,实际差距可以很大。24 位 Σ-Δ 计量芯片与 16 位方案的信噪比差异、基准电压源温漂系数(每摄氏度 5ppm 与 20 到 30ppm),直接决定全温区计量稳定性;通讯模组射频灵敏度负 97 分贝毫瓦和负 105 分贝毫瓦之间,弱信号场景下即为可连接与无法连接的差别。选型若仅以功能达标、成本最低为准则,三年后的现场数据会与性能裕量优先的策略产生显著差距。

继电器选型是行业常见教训:磁保持继电器的电气寿命(5000 次与 10000 次)、接触电阻一致性、抗浪涌能力(12 千伏每 200 微秒组合波冲击),每项指标均关乎远程控制功能的长期可靠性。更深层的壁垒在供应链管理与替代验证:关键器件替代需经过高低温循环 500 次、1.5 倍额定电压 72 小时过载、小批量试产及三个月现场跟踪。跳过验证环节短期省成本,长期往往以批量售后方式偿还。物料层面全程可追溯是基础要求,每批关键器件需具备供应商资质档案、批次检测报告、替代验证记录,做到物料变更可正向追溯至源头、反向关联至成品批次。

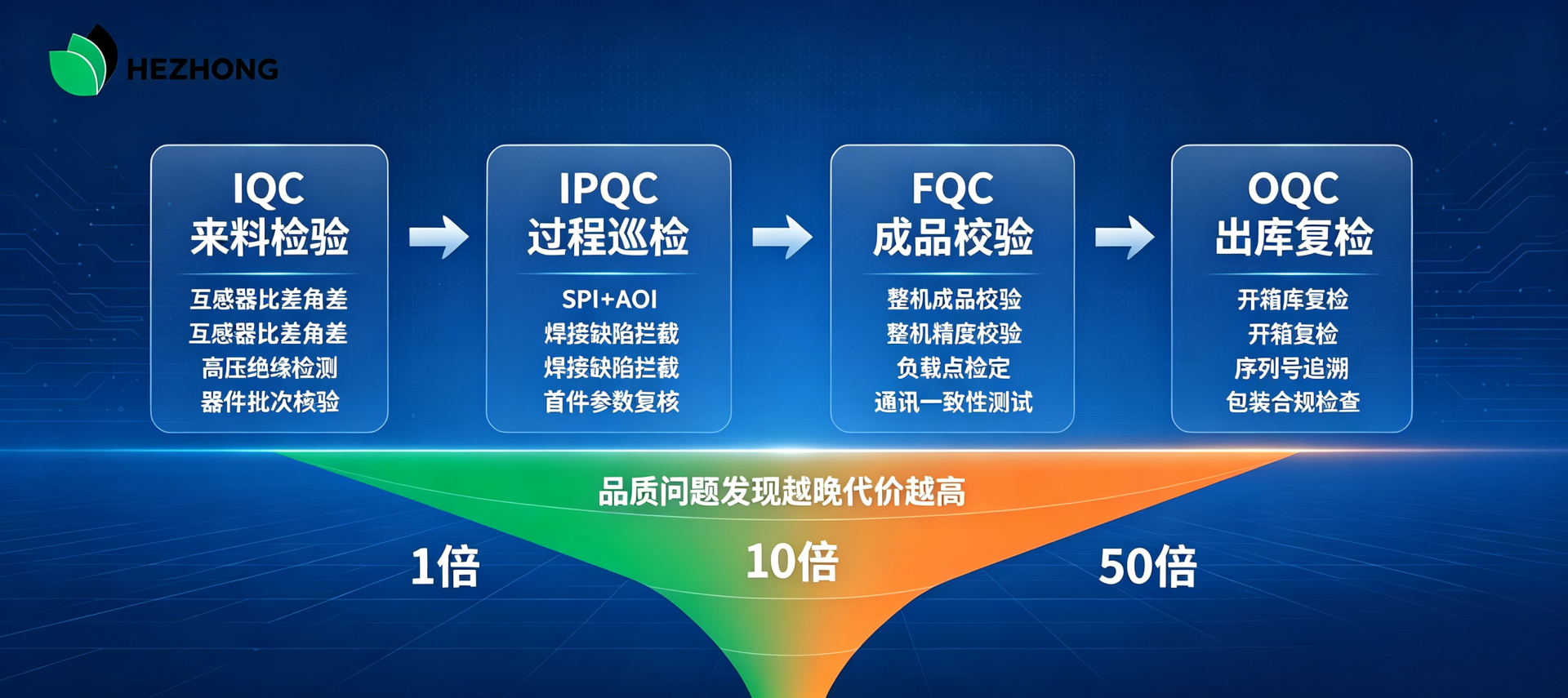

03加工制造与品质控制:工艺积累与全程可追溯

同一套 BOM 与 Gerber 文件,不同工艺团队的现场失效率可差一个数量级。SMT 环节 0402 封装焊盘偏移容忍量仅正负 0.15 毫米,0.3 毫米间距 QFN 底部易出现锡珠桥接;回流焊温度曲线必须逐款实测调优,预热区斜率每秒 2 度以内、恒温区 150 到 180 度维持 60 到 90 秒、回流峰值 245 度正负 5 度。老化测试是最易被压缩的环节,有效老化需在高温箱中施加 70% 额定电流、30 分钟通断循环、连续 48 至 72 小时,将早期失效器件在出厂前筛出;精度校验需标准表高两个等级(0.05 级校 0.5S 级),每只表在功率因数 1.0 和 0.5L 两个负载点逐一检定,通讯模组逐只 CSQ 检测,保证接入平台的一次成功率不低于 99.5%。

行业共识:约 90% 的现场品质问题根因在来料阶段已埋下,发现越晚代价越高。成熟的 IQC 体系门槛较高:互感器比差和角差逐件检测,防雷压敏电压需高温复测,高压绝缘件按 GB/T 17215.21 做到 4 千伏每 1 分钟耐压、AQL 不低于 0.65;过程检验用 LCR 电桥核对关键器件值,SPI 配合 AOI 可拦截 80% 以上焊接缺陷;整机在感性负载(功率因数 0.5L)下验证通过,出厂校验数据绑定逐只序列号,实现正向追溯至物料源头、反向关联至项目现场的全程数据可追溯。

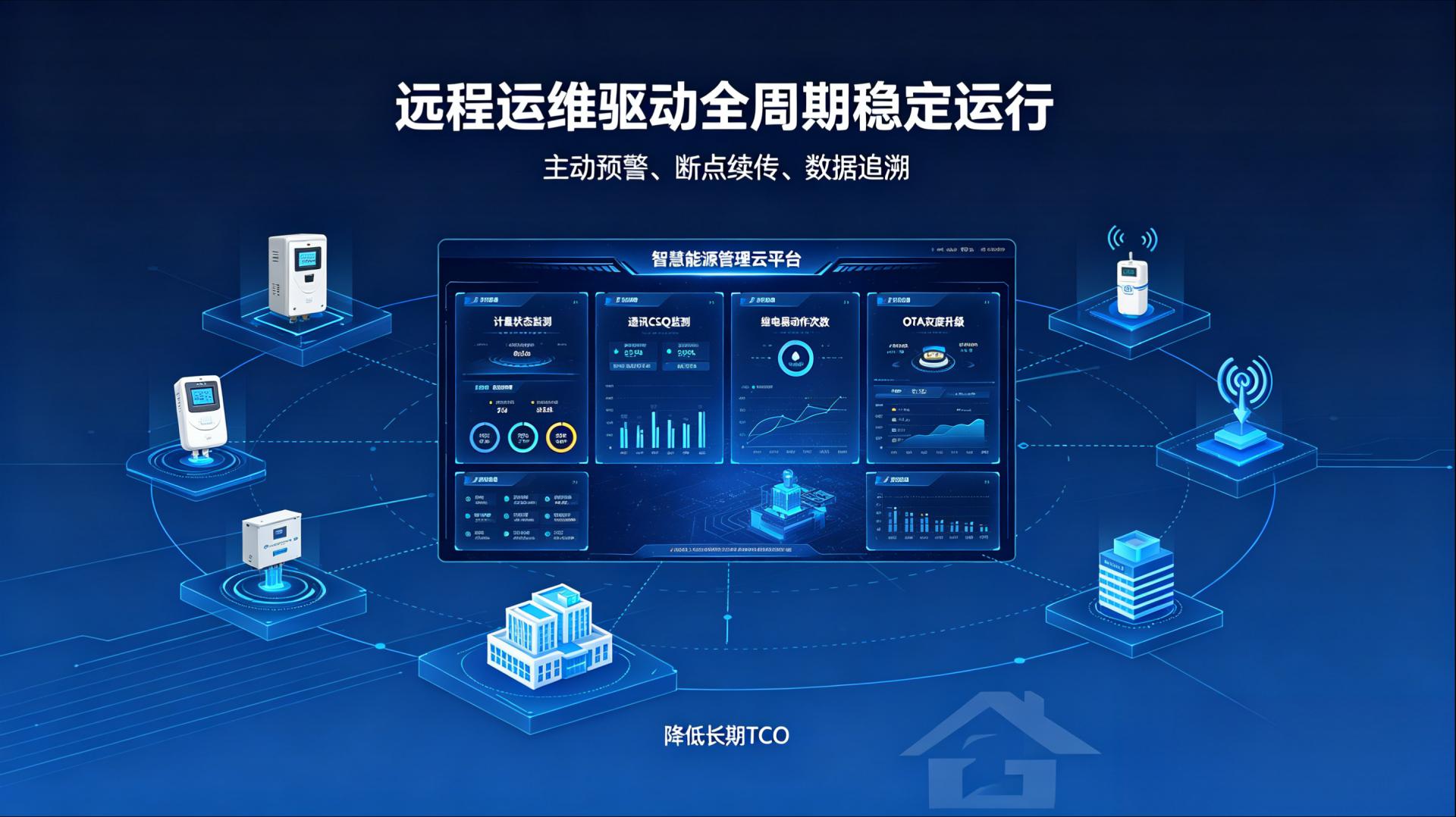

04售后服务:物联网远程运维兜底

缺乏底层技术能力进行远程定位与解决,高效的售后方式往往只剩换货,而换货是所有售后方式中成本最高的。具备技术积累的团队,售后模式已发生转变:设备通过 4G 通讯接入运维平台,计量芯片状态、通讯模组 CSQ 值、继电器累计动作次数等关键数据实时可查,多数异常可在后台定位,无需上门。

这种能力的构建需要五年以上、数十个项目的数据积累。标准体系完备(GB/T 17215.321、GB/T 17215.21、GB/T 778 系列,DL/T 645-2007 与 DL/T 698.45 规范通讯协议与互操作性),但参数合规到长期工况可靠之间,靠的是研发、物料、制造、品控、售后五个维度的体系化能力,这也是判断智能水电表厂家技术能力高下的系统性参考框架。

05选型与通信方案

户用与分支回路优先选用带通信功能的智能电表,通信以 4G Cat.1 直连平台为主、NB-IoT 为可选补充,集中点位可走 RS485 总线。改造项目优先无线、新建项目优先有线,最终以现场条件为准。选型核对四项:一是表计执行标准与准确度等级(以检定证书为准);二是通讯方案与现场条件匹配;三是平台能力,重点看指令回执、异常告警与数据导出;四是厂家资质与同规模项目案例,优先选择表计、采集设备与平台同一来源的成套供应商。

06适用场景与执行标准

以上方案适用于出租公寓、员工宿舍、住宅小区、专业市场、园区厂房与院校后勤等场景,管理方完成抄表、计费、缴费全流程,用户自助查询与线上缴费,双方对同一份数据。电表执行 GB/T 17215 系列,准确度等级为有功 1 级或 2 级;选型时核对执行标准与检定证书,是判断计量可靠与否的第一步。

Q常见问题

Q1智能水电表长期运行精度下降的根本原因是什么?

多来自全温区补偿不足带来的计量漂移、关键器件降额不够、老化筛选不充分。选型时关注厂家是否提供全温区标定数据与器件降额验证记录,比只看参数表更可靠。

Q2BOM 型号一样,不同厂家的表差别在哪?

差别在器件等级与替代验证深度。基准温漂、射频灵敏度、继电器电气寿命等参数的裕量不同,加上供应链可追溯能力差异,三年后的现场失效率会拉开明显距离。

Q3出厂校验和现场可靠性是同一件事吗?

不是。出厂校验只代表单只表在检定点的精度,长期可靠性取决于制造工艺一致性、老化筛选充分度和全程数据可追溯,后者靠数千批次的工艺积累。

Q4用户怎么查用量和缴费?

用户通过微信公众号或小程序自助查询用量、余额与账单,线上充值缴费,管理方与用户对同一份数据。
