智能水电表研发设计白皮书(上):从0到1做出符合国标要求的计量产品

从国网标准到计量精度与EMC的合规基线

技术体系 · 第一篇

智能水电表研发设计白皮书(硬件上):从0到1做出符合国标要求的计量产品Hardware Design I: Compliance & Functional Baseline

从国网南网标准到计量精度与EMC防护,定义硬件设计的合规与功能基线

  • 国网/南网标准
  • 计量精度
  • 结构设计
  • EMC防护
口径说明本页技术内容依据公司技术体系文件、研发规范与现行国家标准、行业标准整理;具体项目的技术配置、选型要求与验收口径,以双方确认的技术协议及合同为准。标准编号随标准更新而调整,引用前请核对现行版本。
摘要

智能水电表的研发设计是产品全生命周期的起点,合规性和功能性是第一道门槛。研发设计的起点不是画板子,而是对标准体系的系统性遵从与工程化落地。本篇聚焦合规性与功能性研发,覆盖标准遵从、方案选型、PCB设计、嵌入式开发四个环节,阐述如何从0到1做出符合国标要求的产品。

五大关键之一:研发设计(上篇)

智能计量设备的研发能力,决定产品合规底线、精度上限与生命周期可靠性,是企业产品核心竞争力的第一基石。

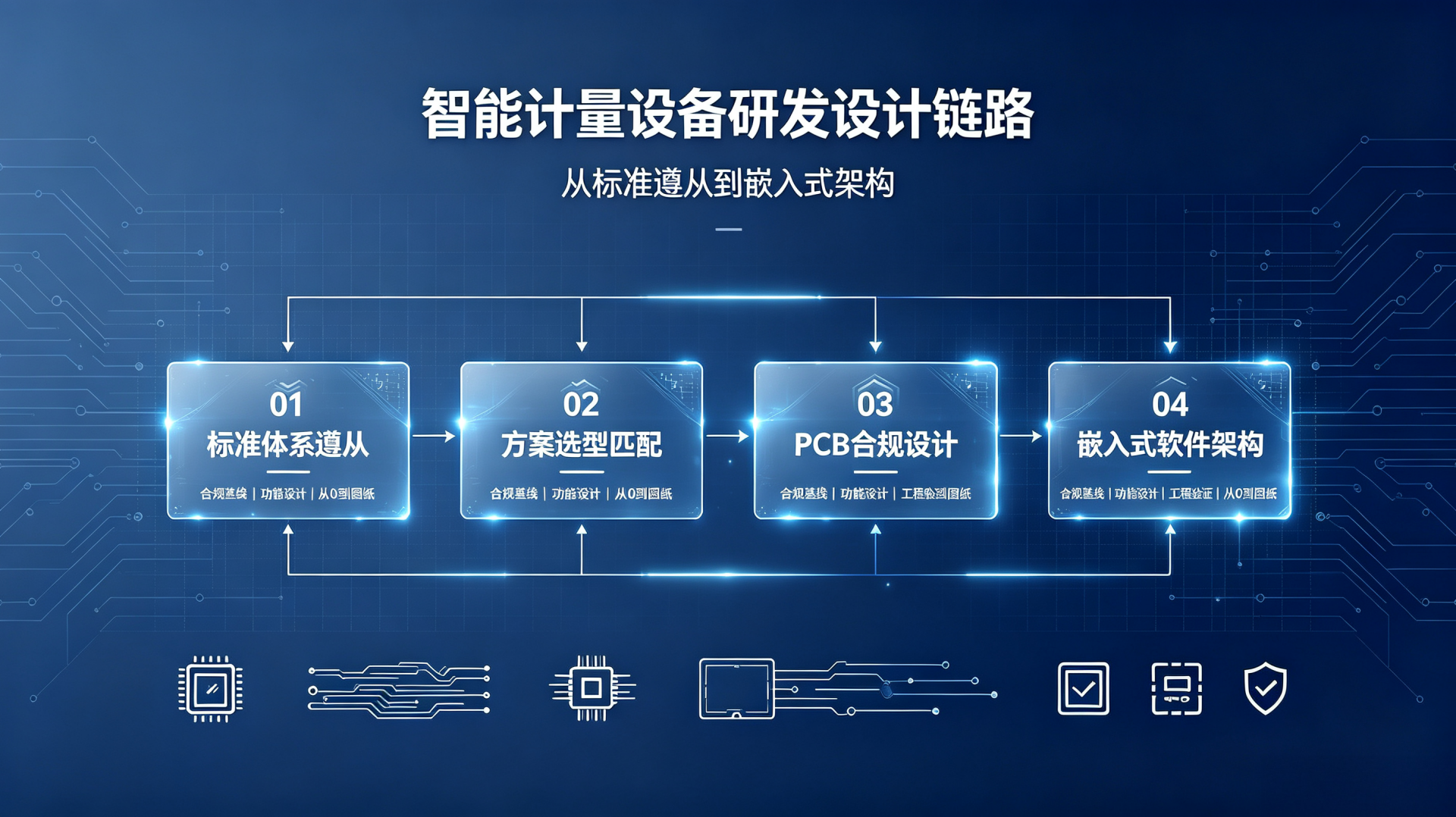

本系列分为上下两篇。上篇覆盖从标准打底到PCB出板,再到嵌入式开发的完整流程,即研发设计中"从0到图纸"的阶段。覆盖的产品线包括智能电表、智能水表、集中器,三条产品线各有其技术要点与合规要求。

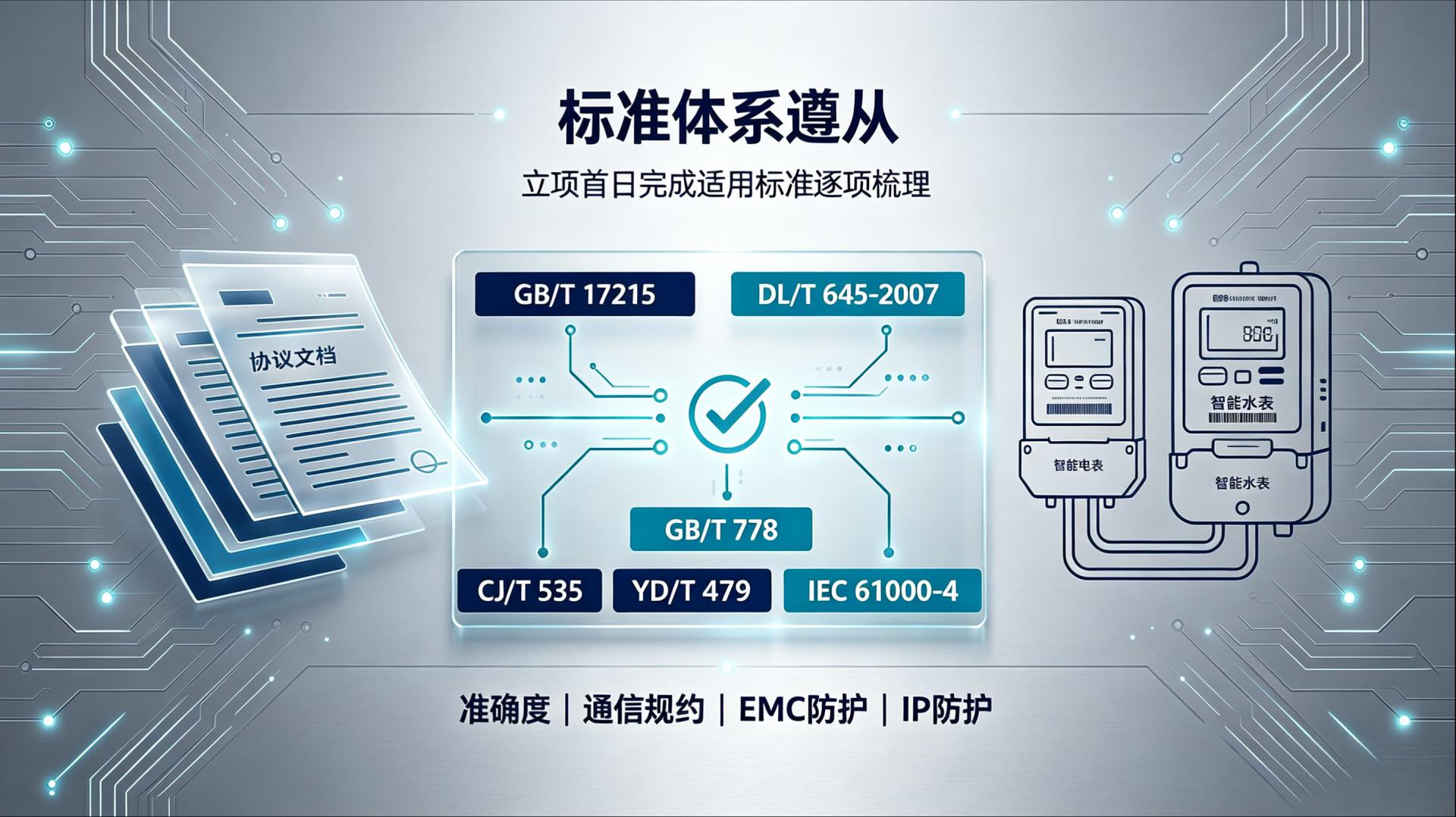

01标准体系遵从:国标、行标、通讯协议的合规性设计

智能水电表的研发设计,远非简单的方案拼凑。 仅标准合规这一环节,便涉及数十本技术规范的逐条对标与落地验证。

智能电表领域,GB/T 17215系列标准是基础规范,从准确度等级到试验条件均有明确规定。通信规约遵循DL/T 645-2007,这是电力行业的通用协议,不兼容该规约则无法接入电网侧系统。此外,IR46建议已在国内逐步落地,其核心要求是计量芯和管理芯必须物理分离,两条线路各自独立运行、互不干扰。

智能水表领域,计量标准依据GB/T 778,覆盖从静态水表到带电子装置的流量计。物联网水表遵循CJ/T 535行业规范,对通信协议、功耗、使用寿命均作出约束。户外及管道井场景中,IP68防护等级为硬性门槛,设备在浸水条件下仍须正常运行。通信层面,4G远程通讯模块需满足YD/T 4479标准,射频性能、网络附着能力、功耗指标均须达标。

集中器作为数据采集与传输的核心枢纽,需同时兼容DL/T 645-2007和DL/T 698.45等多种协议,上百台表计的数据须实现并发采集、本地缓存、断点续传,对主控性能和通信稳定性构成严格要求。

上述标准累计数十本,研发从立项首日起即须逐条对照验证。任何一条标准的遗漏,均可能导致后期送检退回重做。标准合规是研发设计首日必须完成的基线工作。

▼ 体系小结

核心技术底线:所有产品立项首日即须完成适用标准的逐项梳理与对标,标准合规是研发准入的前置条件。

本项为合众致达研发设计强制红线标准。

→ 标准划定了技术边界,下一步是在边界内选择最适配的硬件方案。

标准号适用产品核心要求
GB/T 17215系列智能电表准确度等级、试验条件、计量性能基础规范
DL/T 645-2007智能电表、集中器电力行业通信规约,不兼容则无法接入电网侧系统
GB/T 778智能水表覆盖静态水表至带电子装置流量计的计量标准
CJ/T 535物联网水表通信协议、功耗、使用寿命约束
YD/T 44794G通信模组射频性能、网络附着能力、功耗指标
IEC 61000-4系列全线产品EMC测试:静电放电、浪涌、电快速瞬变脉冲群

02方案选型匹配:计量芯片、主控、通讯模组、继电器的工程化选型

标准划定了技术边界,方案选型则是在边界之内寻找最优解。

计量芯片是计量系统的根基,精度等级直接决定产品可通过的认证等级。园区总表、大型工商业用户对精度要求较高,芯片等级须相应提升。普通住宅和公寓场景中,1级精度即可满足需求,无需过度配置。

主控单片机的选型更考验工程经验的积累。主频、Flash容量、外设接口、功耗控制等参数均须与实际需求精确匹配。校园能源管理场景中表计数量大、并发采集频次高,主控的处理能力须预留充足余量。

通信模块的选择近年来格局已趋于明朗。4G远传电表方案已成为当前主流,覆盖范围广、带宽充足、延迟可控,适用于园区、公寓、校园等多种场景。实测数据显示,在采集100台以上表计的并发场景中,4G在上行带宽和并发能力方面的优势显著,而Cat.1在表计数量增多时容易出现排队延迟。

继电器选型同样是精度要求较高的工程决策。公寓场景16A即可满足需求,园区接入大功率设备则需要30A甚至更高规格。选型偏低,半年内触点即可能出现烧蚀;选型偏高,体积与成本难以控制。方案选型的核心在于对应用场景的深度理解与工程经验的积累。园区能源管理与普通公寓的需求存在显著差异,方案配置须随之调整。

▼ 体系小结

核心技术底线:方案选型须以应用场景为出发点,各核心器件的参数匹配与等级选择须有明确的工程依据,杜绝"堆料"或"省料"的极端做法。

本项为合众致达研发设计强制红线标准。

→ 方案确定后,须通过PCB设计将选型结果转化为可制造的物理实体。

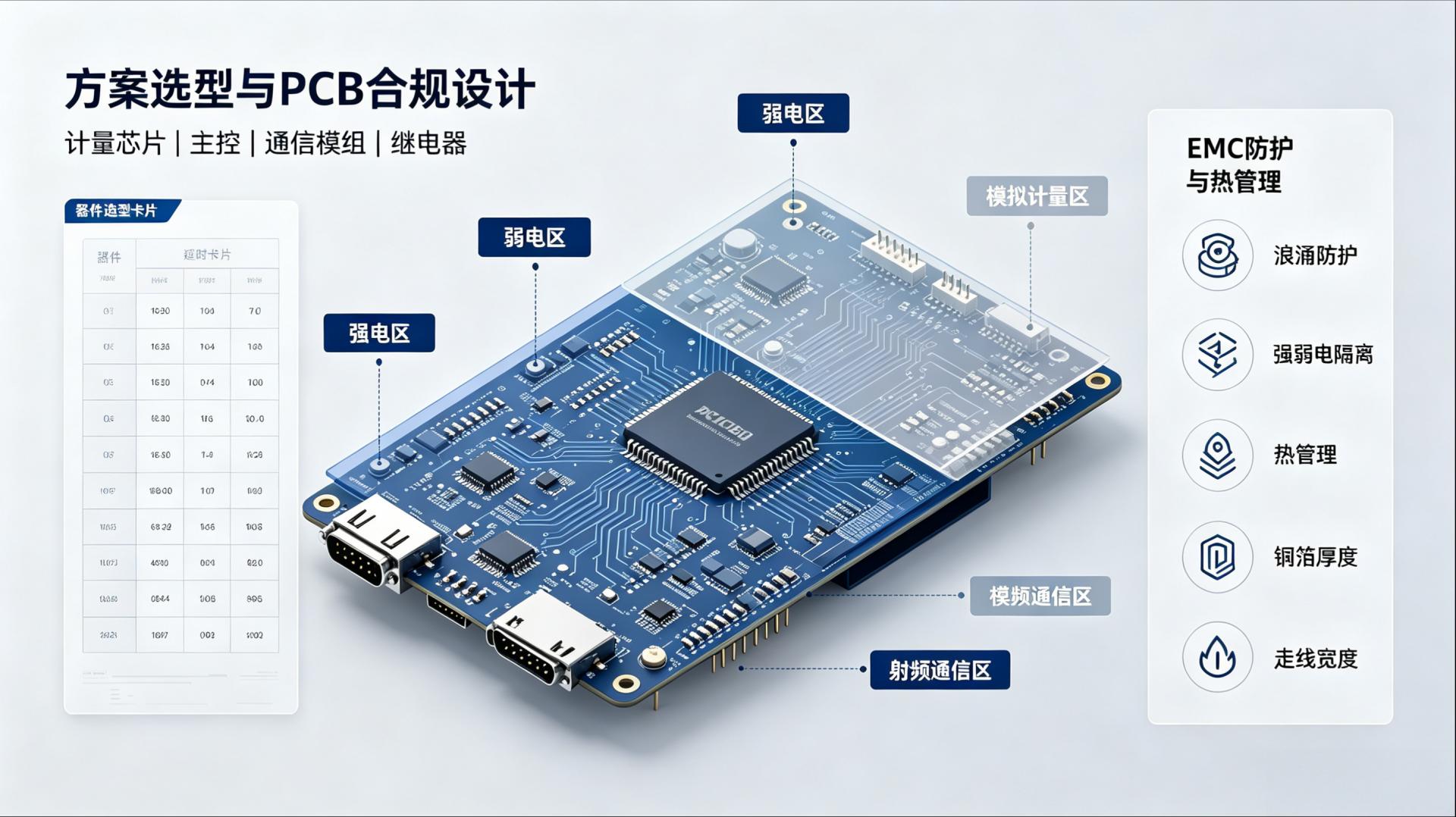

03PCB合规设计:强弱电隔离、EMC防护、热管理的物理基石

方案确定后,进入硬件物理实现阶段。PCB设计是将选型方案转化为可制造实物的关键环节,其合规性直接决定产品能否通过后续各项检测。

PCB设计涉及多项工程规范,其中首要原则为强弱电严格分离。220V强电走线与计量采样的弱电信号不得混线布设。采样回路走线须短、对称,且远离干扰源。走线布局不合规,计量精度便无从保障。

电源部分的防护设计同样关键。每年均有大量表计因雷击浪涌而损坏,电源入口的防雷击浪涌电路必须完备——压敏电阻、气体放电管、TVS管的配合须严格遵循设计规范。铜箔厚度亦须精确计算,大电流路径的走线宽度与铜箔厚度均有明确的计算公式。在此环节缩减设计余量,过流发热问题将随之出现。

高温漂移问题同样不可忽视。电表安装于楼顶配电箱内,夏季箱内温度可达六七十度。元器件温度系数、PCB热分布、散热路径均须在布局阶段纳入设计考量。合众致达在导轨式电表研发过程中实施了高温工况专项仿真验证,确保极端温度条件下计量误差控制在国标允许范围内。

整体布局方面,原理图绘制须明确划分强电区、弱电区、模拟计量区、射频通信区,地平面分割亦须提前规划。PCB设计合规性的最终检验标准是EMC测试——依据IEC 61000-4系列标准,涵盖静电放电抗扰度、浪涌抗扰度、电快速瞬变脉冲群等关键指标。合众致达研发体系要求每款产品在设计阶段即完成EMC预测试,确保送检一次通过率。

▼ 体系小结

核心技术底线:强弱电隔离、浪涌防护、热管理设计是PCB合规的三条不可逾越的红线,EMC预测试须在送检前完成。

本项为合众致达研发设计强制红线标准。

→ PCB完成后,硬件平台就绪,下一步是嵌入式软件架构的设计与实现。

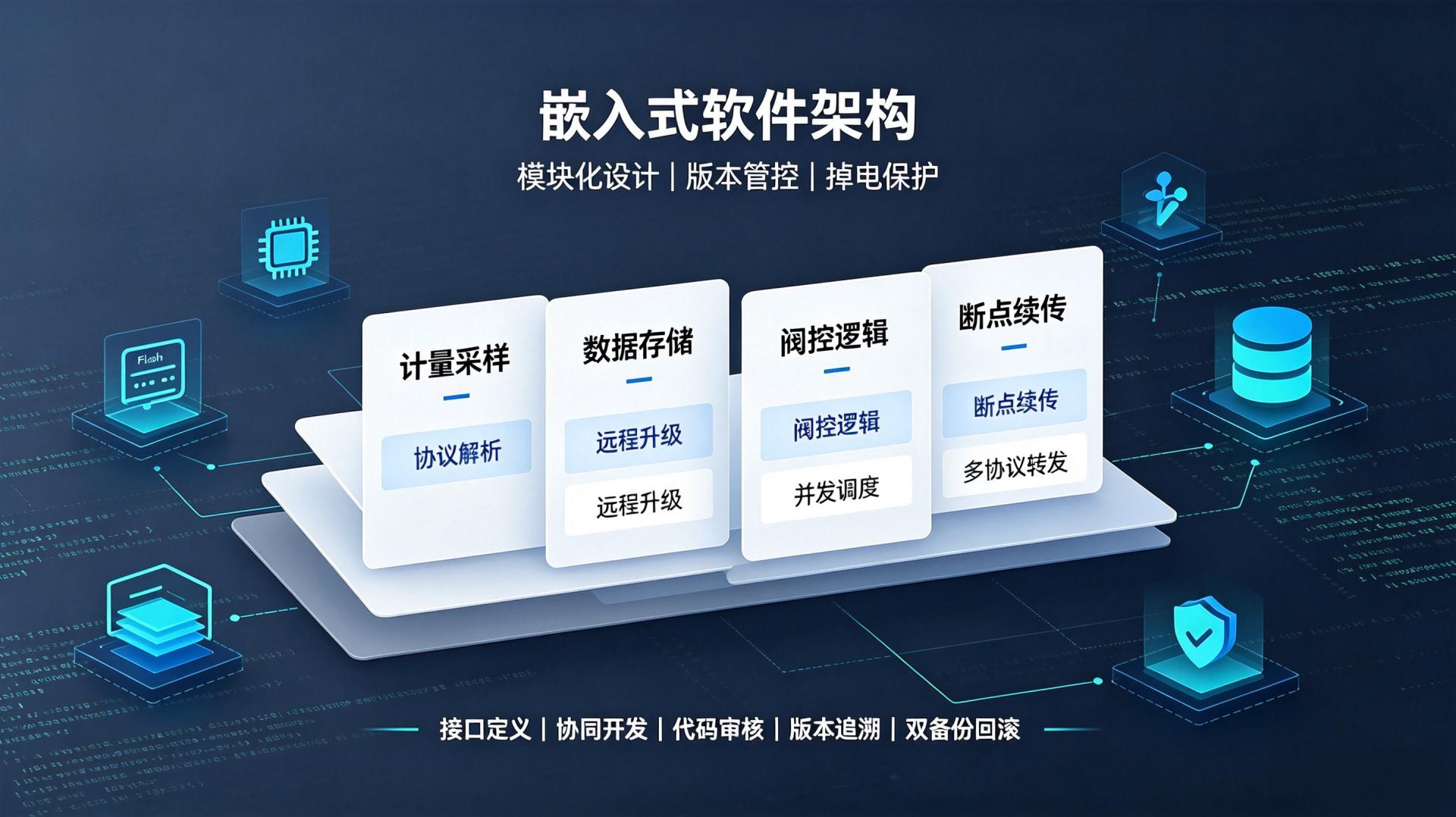

04嵌入式软件架构:多协议兼容、协同开发、代码管理的体系化落地

硬件平台就绪后,嵌入式软件架构的设计与实现成为合规性研发的最后一个关键环节。

一块智能表计的固件,至少涵盖以下功能模块:计量采样算法、协议解析(DL/T 645-2007或DL/T 698.45)、本地数据存储、掉电保护、远程升级(OTA)、阀控逻辑。集中器还需额外支持并发调度、数据缓存、多协议转发等功能。

各模块之间的耦合度须尽可能降低。计量模块专职责采样与校准,通信模块专责协议栈与数据上报,存储模块专责Flash读写与掉电恢复。每个模块由专人负责开发,接口定义清晰明确,联调阶段方能避免相互冲突。

代码管理在此过程中具有不可妥协的严格性。版本控制系统是基本底线,每次修改须有记录、有审核。出现问题时须能追溯至具体提交记录,明确变更内容;须能确认哪个版本的固件部署在哪一批次产品上。缺乏版本管理的团队,多人同时修改同一文件时代码状态将不可控。

多人协同开发中,接口定义的一致性是另一个关键控制点。通信协议、数据结构、函数签名,若在开发前期未对齐,后期联调将陷入混乱。规范做法是先行制定接口文档,所有开发人员严格依据文档实施。

嵌入式软件架构的另一重点为掉电保护机制。电表、水表在运行过程中随时可能断电,写入中途的数据不得丢失,固件升级中断不得导致设备失效。代码层面须实现双备份、校验和、回滚机制。对于预付费电表而言,掉电保护尤为关键——余额数据丢失将导致用户与物业之间的账务无法对齐。

▼ 体系小结

核心技术底线:模块化低耦合设计、严格的版本管控、完备的掉电保护机制,是嵌入式软件架构合规落地的三项基本要求。

本项为合众致达研发设计强制红线标准。

→ 至此,合规性与功能性研发的基础框架已完成。下篇将聚焦产品如何在实际工况中保持长期稳定运行。

▎ 本篇小结

本篇覆盖合规性与功能性研发的四个核心环节——标准体系遵从、方案选型匹配、PCB合规设计、嵌入式软件架构。这四个环节构成了产品"从0到1"的完整链路,是产品研发的准入门槛与基线要求。标准合规是第一天就要完成的工作,方案选型需要工程经验积累,PCB设计是物理基石,嵌入式架构是软件层保障。四者缺一不可。

本篇核心收获

本篇明确了智能表计从标准对标、方案选型、硬件Layout到软件架构的合规研发全流程。合规不是加分项,是产品上市的最低准入底线。

Q智能电表研发设计需要遵循哪些核心标准?

A:电表遵循GB/T 17215系列标准、DL/T 645-2007通信规约和DL/T 698.45协议;水表遵循GB/T 778计量标准和CJ/T 535物联网水表规范。两类产品均须通过EMC测试(IEC 61000-4系列)和CPA型式批准。

Q合众致达的硬件研发团队规模如何?

A:合众致达创始核心团队深耕能源计费领域近20年,拥有近百人团队,累计获得近100项知识产权,包括48项软件著作权和17项专利,支撑智能电表、智能水表、集中器等多条产品线的并行研发。

◉系列连载导航

◎关于合众致达

深圳合众致达科技有限公司成立于 2015 年,创始核心团队深耕能源计费领域近 20 年。公司是国家高新技术企业、深圳市专精特新中小企业,在惠州仲恺自建生产基地 5000 余平方米,团队近百人。

公司提供智能水电表、采集器、集中器及智慧能源管理云平台一体化解决方案,产品覆盖电网、水务、园区、公寓、校园、医院等场景,支持从计量终端到平台侧的对账与分摊需求。本篇所属「智能水电表全生命周期关键技术体系」涵盖研发设计、物料管控、加工制造、品质控制、运维服务五大环节,系统梳理从元器件到交付运维的全过程技术底线。

  • 成立于 2015 年
  • 国家高新技术企业
  • 深圳市专精特新中小企业
  • 惠州自建生产基地 5000 余平方米
  • 团队近百人
  • 累计服务项目 5000 余个
  • 接入设备超 200 万台
  • 近 100 项知识产权

◎技术对接与选型支持

如需按项目核对通讯方案、网关级联配置或确定精度等级,可将计量点位数量、表箱分布与用电业态整理后提供给技术团队,由我方出具对应的配置建议。

技术咨询 / 项目对接
0755-86570056
官方网址
www.szhzzd.cn
售后响应
7×24 小时
资料来源与说明
  1. 本页技术内容依据公司技术体系文件、研发规范与现行国家标准、行业标准整理;具体项目的技术配置、交付范围与验收标准以双方确认的技术协议及合同为准。
  2. 本页为技术体系说明文件,不构成独立合同或承诺。
  3. 标准编号随标准修订而变化,正式引用前请核对现行有效版本。

技术体系 · 研发制造栏目 | 版本 V1.0 | 更新日期:2026 年 9 月

引用与版本

深圳合众致达科技有限公司. 智能水电表全生命周期关键技术体系(第一篇)[Z]. V1.0. 2026-09.

系列:合众致达技术白皮书 | 本页文件:01_研发设计_硬件上篇_合规与功能基线.html | 原文地址:www.szhzzd.cn/tech/
