智能水电表加工制造白皮书（上）：从SMT贴片到AOI检测的6道关键工序
合众致达智能计量设备 · 全生命周期研发技术白皮书（加工制造卷·上）
五大关键之三：加工制造（上篇）
电路板制造 · 6道关键工序
一块智能电表的电路板，从裸板到能用的成品，制造品质决定产品长期可靠性的地基。
智能水电表的制造品质，从电路板（PCBA）阶段就开始奠定。SMT贴片焊接、波峰焊、AOI光学检测、X-RAY透视检测、单板功能测试、三防漆涂覆——6道关键工序环环相扣，任何一道偷懒或跳过，都会给产品埋下隐患。本篇聚焦电路板制造阶段，逐工序拆解原理、控制要点与偷工减料的后果。
本系列分为上下两篇。上篇覆盖PCBA阶段的6道关键工序，从锡膏印刷到三防漆涂覆，阐述电路板制造的完整链路。下篇覆盖整表组装、老化测试、品控体系与批量交付能力。覆盖的产品线包括智能电表、智能水表、集中器，三条产品线共享同一套制造体系与品控标准。
SMT贴片焊接：电路板制造的第一关
SMT，全称Surface Mount Technology，表面贴装技术。将电阻、电容、芯片等微小的电子元器件贴到PCB裸板的焊盘上，通过高温焊接固定。整个流程分三步：锡膏印刷、贴装、回流焊。
锡膏印刷是第一环。锡膏是焊锡粉和助焊剂的混合物，通过钢网漏印到PCB焊盘上。钢网的精度直接决定锡膏量的多少——锡膏少了虚焊，锡膏多了连锡短路。钢网开口的设计、厚度、张力，都需要根据元器件的尺寸精确调整。一块智能电表主板上通常有上百个焊点，每个焊点的锡膏量误差不能超过正负20%。
贴装环节由贴片机完成。现代贴片机速度极快，每小时可以贴装数万个元器件，精度达到微米级。贴片机通过视觉系统识别焊盘位置，用吸嘴吸取元器件，精准放到涂有锡膏的焊盘上。关键控制点是偏移量——偏移超过焊盘宽度的25%，焊接质量就无法保证。

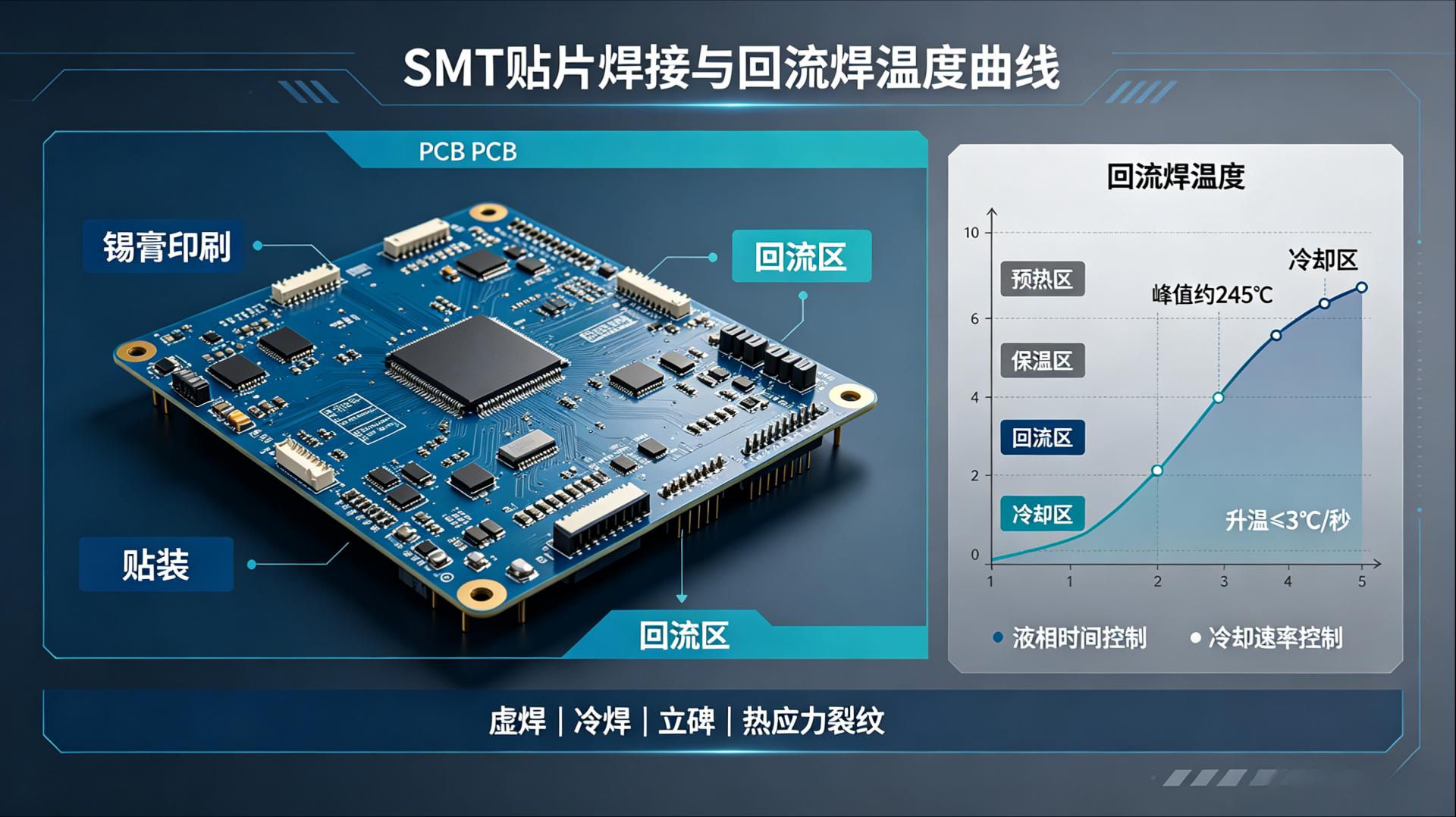

回流焊是决定焊接成败的核心环节。贴装好的PCB板进入回流焊炉，炉内有多个温区，温度从室温逐步升高到245℃左右（无铅工艺），让锡膏熔化并形成可靠的焊点，然后逐步降温凝固。
这里的技术含量在于温度曲线控制。一条合格的回流焊温度曲线，需要精确控制四个阶段的参数：预热区升温速率（通常不超过3℃/秒，防止元器件热冲击）、保温区温度和时间（让助焊剂充分活化去除氧化层）、回流区峰值温度和液相时间（保证焊点形成良好的金属间化合物）、冷却区降温速率（太快会产生热应力裂纹，太慢会导致晶粒粗大降低焊点强度）。
温度曲线不对的后果：升温太快，PCB板可能翘曲变形，片式元器件可能"立碑"；峰值温度不够，形成冷焊点，表面粗糙无光泽，电气连接不可靠；液相时间过长，金属间化合物层过厚，焊点变脆，振动环境下容易开裂。这些缺陷在刚焊完时可能检测不出来，但在高温高湿环境下长期运行后，焊接不良的焊点会在热循环应力下逐渐开裂，最终导致接触不良甚至断路。
▼ 体系小结
核心制造底线：SMT贴片焊接的质量是整块电路板可靠性的地基。地基没打好，后面做再多检测也补不回来。
本项为合众致达加工制造强制红线标准。
→ SMT解决贴片类元器件焊接，插件类元器件需要另一套方案。
02

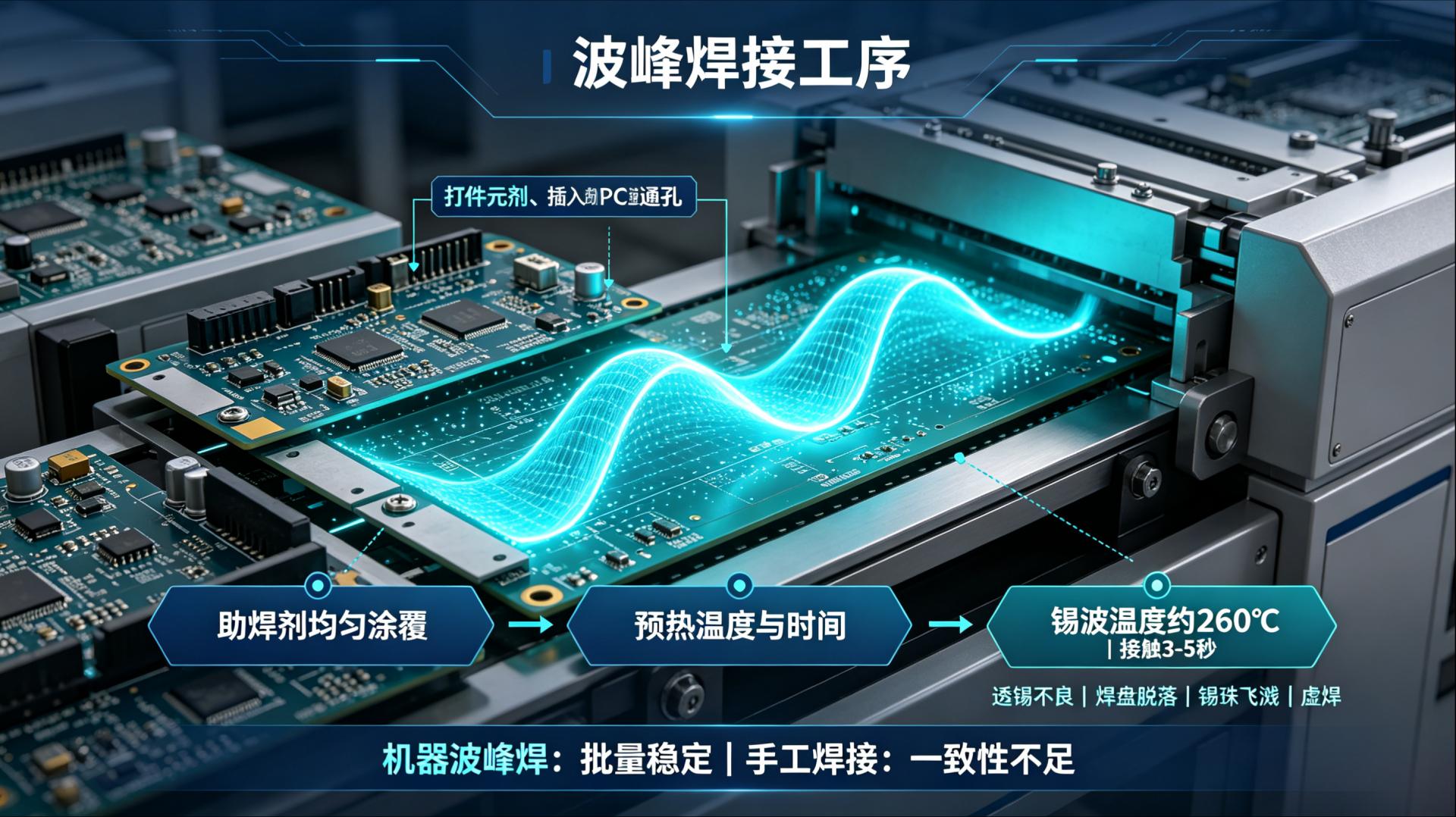

波峰焊接：插件类元器件的焊接方案
SMT解决的是贴片类元器件的焊接问题，但电路板上还有一类插件类元器件——接线端子、大容量电解电容、功率变压器、部分接插件。这些元器件体积较大、引脚需要穿过PCB板上的通孔，无法用SMT工艺焊接，需要用到波峰焊。
波峰焊的原理：将插件元器件插入PCB通孔，板子底部朝下，依次经过助焊剂槽、预热区、锡波。锡波由熔化的锡液通过泵形成"浪尖"，板子底部接触浪尖时，锡液通过毛细作用上升填充通孔，与元器件引脚形成焊点。
波峰焊的关键控制点有三个。
第一，助焊剂的涂覆均匀性。助焊剂的作用是去除焊接面的氧化层，降低锡液表面张力，促进润湿。涂覆不均会导致部分焊点润湿不良，形成"虚焊"或"不润湿"。
第二，预热温度和时间。预热的目的是让PCB板和元器件逐步升温，避免突然接触高温锡液时产生热冲击。预热不足，板子进锡波时温差太大，助焊剂剧烈挥发飞溅，形成锡珠，同时PCB板可能因热应力而分层或翘曲。预热过度，助焊剂提前失效，焊接面再次氧化，同样导致润湿不良。
第三，锡波温度和接触时间。无铅工艺的锡波温度通常在260℃左右，接触时间3到5秒。温度过高或时间过长，通孔内的铜箔会被过度侵蚀，甚至导致焊盘脱落。温度过低或时间过短，通孔内锡液填充不充分，形成"透锡不良"。
部分小厂为省钱，插件元器件直接手工焊接。手工焊接的一致性无法保证——每个焊工的熟练程度、停留时间、送锡量都不一样，焊点质量参差不齐。对于年产几十万台电表的产线来说，波峰焊的初始设备投入虽然不低，但这笔账是算得过来的。
▼ 体系小结
核心制造底线：波峰焊是插件类元器件唯一高效的大规模焊接方案。助焊剂均匀性、预热控制、锡波温度与接触时间三项参数缺一不可。
本项为合众致达加工制造强制红线标准。
→ 焊接完成后，必须经过检测环节，将焊接缺陷找出来。
03
AOI光学检测：焊接质量的"电子眼"
焊接完成后，不能直接往下流转，必须经过检测。核心检测设备是AOI——Automatic Optical Inspection，自动光学检测系统。
AOI的工作原理：高分辨率摄像头对整块PCB板进行全扫描，拍摄每个焊点和每个元器件的高清照片，然后与预设的合格标准图像进行对比，自动识别缺陷。能检测的内容包括：元器件缺失、元器件偏移、极性反向、连锡短路、虚焊、锡珠残留、焊盘剥离等。
自动化设备不是万能的。锡膏印刷环节的钢网堵塞会导致个别焊盘少锡；贴片机吸嘴磨损可能导致元器件偏移或反向；回流焊炉温度波动可能导致虚焊。这些随机性缺陷，在生产批量足够大的情况下一定会出现。如果没有AOI拦截，不良板就会流入后续工序，甚至最终到客户手里。
AOI检测的关键指标有两个：检出率和误报率。检出率要高，不能漏掉真正的缺陷；误报率要低，否则大量误报需要人工逐一复判，反而降低产线效率。好的AOI程序调试，需要经验丰富的工程师根据具体产品的特点反复优化。
以合众致达的产线为例，AOI检测是SMT工序之后的必经环节，所有PCBA板100%过AOI，不允许抽检。漏掉一块不良板，后面整机的返工成本可能是AOI检测成本的几十倍。在校园能源管理等大规模部署场景中，电路板焊接缺陷导致的批量故障影响面极大。
▼ 体系小结
核心制造底线：AOI是焊接质量检测的第一道防线，100%全检是底线要求。检出率与误报率的平衡需要经验丰富的工程师反复优化。
本项为合众致达加工制造强制红线标准。
→ AOI能检测绝大多数焊接缺陷，但BGA封装芯片存在盲区。
X-RAY透视检测：BGA焊点的"透视眼"
AOI能检测绝大多数焊接缺陷，但有一个盲区——BGA封装芯片。BGA（Ball Grid Array，球栅阵列封装）的焊点在芯片底部，以锡球阵列的形式排列，从外部完全看不到。AOI只能看到芯片的四周，无法判断底部焊点的质量。
常见的底部焊接缺陷包括：锡球坍塌导致连锡短路、锡球未充分熔化形成虚焊、锡球内部空洞（气泡）、桥接等。这些缺陷靠光学检测无法发现，必须用X-RAY透视检测。X射线可以穿透芯片封装材料，在底部成像，清晰地显示每个锡球的形状、大小、位置。
X-RAY检测在电表制造行业配置率并不高，原因是设备价格昂贵，一台进口的高精度X-RAY检测设备动辄上百万。但智能电表的主控芯片、计量芯片越来越多地采用BGA封装或类BGA封装，如果焊接出了问题但检测不到，电表在客户现场运行一段时间后，BGA焊点开裂，整块主板报废。电表通常安装在楼道、户外等位置，现场维修的成本极高——不仅是硬件成本，还包括人工上门费用和用户信任损失。
合众致达在产线上配置了X-RAY检测设备，对所有使用BGA封装芯片的产品进行抽检或全检。早期产品在使用BGA封装芯片后，曾经在客户端出现过批量性的通讯不稳定问题，排查了很久才发现是BGA焊点虚焊。从那以后，X-RAY检测成为BGA产品的必检项。
▼ 体系小结
核心制造底线：BGA封装芯片的焊点质量必须通过X-RAY透视检测确认。光学检测无法覆盖的盲区，需要X射线穿透成像来填补。
本项为加工制造标准要求。
→ 焊接和检测都通过后，还需要验证电路板的电气性能是否合格。

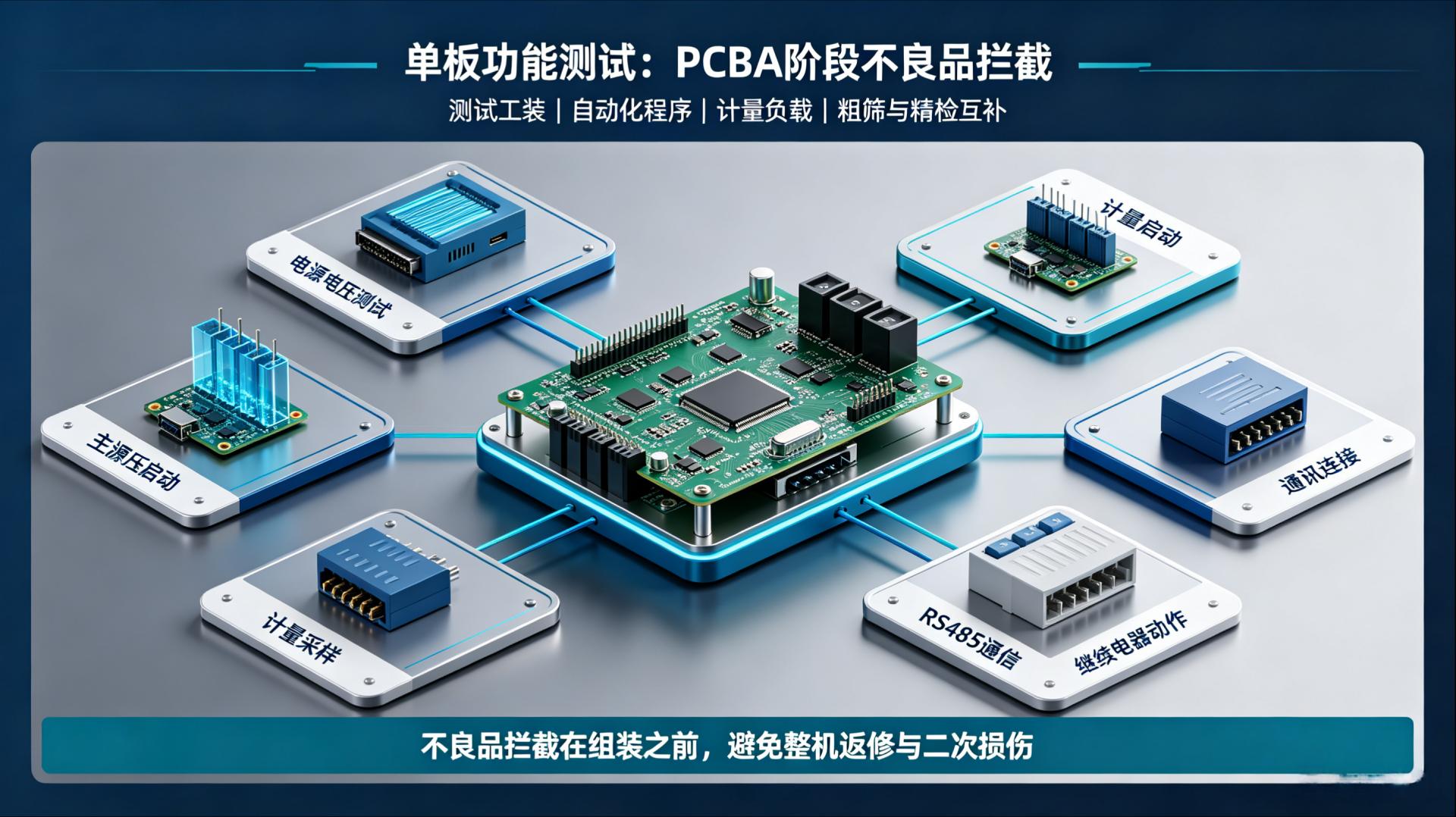

单板功能测试：PCBA阶段的不良品拦截
焊接和检测都通过了，不代表这块板子就能用。单板功能测试（也叫PCBA功能测试）是对电路板电气性能的全面验证。
测试内容通常包括：电源电路输出电压是否正常、主控芯片是否能正常启动、计量芯片的采样精度是否在允许范围内、通讯模块能否正常建立连接、RS485接口通信是否正常、继电器能否正确动作等。
单板功能测试的逻辑是：在PCBA阶段就把不良品拦截下来。如果跳过这一步，不良板被装进外壳、组装成整机，发现问题后再拆开返修，不仅耗时耗力，拆机过程本身还可能对元器件造成二次损伤。
测试系统的搭建需要投入。通常需要开发专用的测试工装（测试治具），编写测试程序，与电表的主控固件配合完成自动化测试。对于标准化的大批量生产来说，单板功能测试的投入产出比很高——测试一个工位几十秒就能完成，而漏掉一块不良板导致的整机返修可能要半小时以上。
单板功能测试时的供电方式和计量负载也值得注意。电表的核心功能是计量电能，测试时需要给计量芯片施加精确的电压和电流信号，验证计量误差是否在标称范围内。这个环节和后面整机的精度校验是互补的——PCBA阶段的测试主要做"粗筛"，拦截明显的功能缺陷；整机阶段的精度校验则做"精检"，确保计量指标达到标准要求。
▼ 体系小结
核心制造底线：单板功能测试是PCBA阶段电气性能验证的必经环节，将不良品拦截在组装之前，避免整机返修造成的二次损伤与成本浪费。
本项为加工制造标准要求。
→ 功能测试通过后，最后一道工序是为电路板穿上"防护衣"。

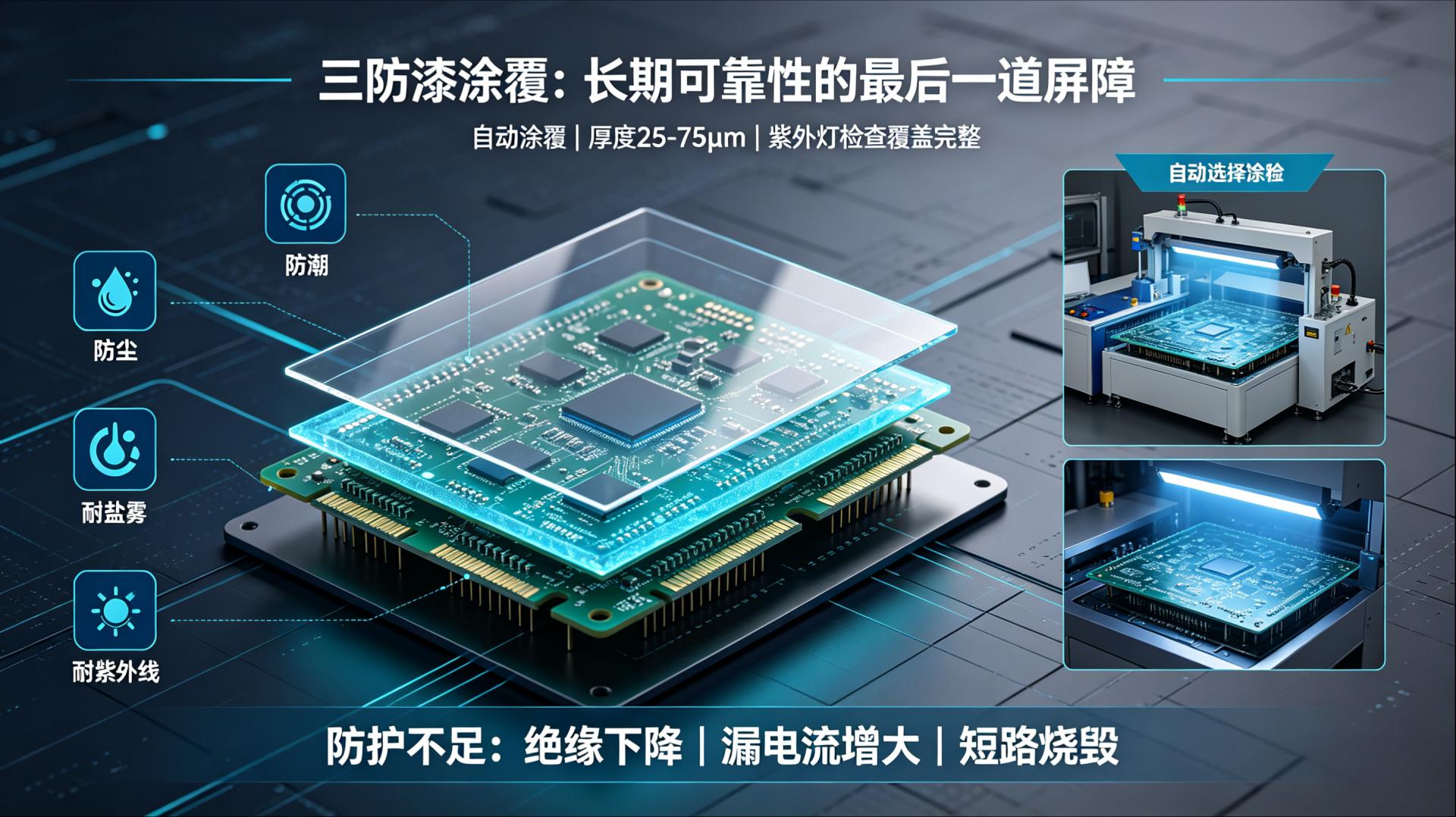

三防漆涂覆：电表长期可靠性的最后一道屏障
智能电表的使用环境比大多数电子产品都要恶劣。安装在楼道里，可能潮湿、多尘、有腐蚀性气体；安装在户外，要经历日晒雨淋、高低温交替。电路板上如果有潮气凝结，轻则导致绝缘下降、漏电流增大，重则导致短路烧毁。
三防漆（Conformal Coating）涂覆在PCB表面，形成一层保护膜，起到防潮、防尘、防霉的作用。高端的三防漆还能耐化学腐蚀、耐盐雾、耐紫外线。
涂覆方式有两种：手工涂覆和自动涂覆。
手工涂覆依赖工人用刷子或喷枪将三防漆涂到PCB表面。优点是灵活、不需要设备投入。缺点很明显——涂层厚度不均匀，有的地方太厚（固化后可能开裂），有的地方太薄（防护不足），而且容易涂到不该涂的地方（比如接线端子、接插件的接触面）。一致性全靠工人手感和责任心，在大批量生产中很难保证。
自动涂覆使用专用的选择性涂覆设备，通过程序控制涂覆路径和涂覆量。可以精确控制每个区域的涂层厚度，避开不允许涂覆的区域。涂层均匀、一致性好、可重复性高。
合众致达在整机装配前，所有PCBA板均采用自动涂覆工艺，涂层厚度控制在25-75μm之间，涂覆后用紫外灯检查覆盖完整性——三防漆通常含有荧光剂，在紫外灯下会发光，未覆盖的区域一目了然。
三防漆的涂覆时机也有讲究。通常在单板功能测试完成之后、整机装配之前进行涂覆。这个顺序反映了制造流程设计的严谨性——每一道工序的先后顺序都有逻辑，不是随意排列的。
▼ 体系小结
核心制造底线：三防漆涂覆是电路板长期可靠性的最后一道屏障。自动涂覆工艺确保涂层均匀一致，紫外灯检查确保覆盖完整。涂层厚度25-75μm为合众致达强制标准。
本项为加工制造标准要求。
→ 6道工序完成，电路板制造阶段结束，下篇将进入整表组装与批量交付体系。
| 工序 | 核心功能 | 关键控制点 | 偷工减料后果 |
|---|---|---|---|
| SMT贴片焊接 | 贴片元器件焊接固定 | 锡膏量精度、温度曲线四段控制 | 虚焊、冷焊、立碑、热应力裂纹 |
| 波峰焊接 | 插件类元器件焊接 | 助焊剂均匀性、预热控制、锡波温度 | 透锡不良、焊盘脱落、锡珠飞溅 |
| AOI光学检测 | 可见焊接缺陷识别 | 检出率与误报率平衡 | 不良板流入后续工序 |
| X-RAY透视检测 | BGA底部焊点质量检查 | X光成像清晰度、判读标准 | BGA虚焊/桥接无法发现 |
| 单板功能测试 | 电气性能全面验证 | 测试工装精度、计量负载施加之准确性 | 不良品组装成整机，返修成本倍增 |
| 三防漆涂覆 | 防潮防尘防腐蚀保护 | 涂层厚度25-75μm、覆盖完整性 | 绝缘下降、短路烧毁、长期腐蚀 |
▎ 本篇小结
从SMT贴片焊接到三防漆涂覆，6道工序环环相扣。SMT和波峰焊解决"连接"问题——把元器件可靠地焊到电路板上；AOI和X-RAY解决"检测"问题——把焊接缺陷找出来；单板功能测试解决"验证"问题——确认电路板的电气性能合格；三防漆涂覆解决"防护"问题——保证产品在恶劣环境下长期可靠运行。这6道工序，任何一道偷懒或跳过，都会给产品埋下隐患。对于电表这种安装在现场、维修成本极高的产品来说，制造环节的品质管控不是锦上添花，而是生死线。
本篇核心收获
1. SMT贴片焊接的回流焊温度曲线控制是电路板可靠性的地基，四段参数缺一不可
2. 波峰焊是插件类元器件唯一高效的大规模焊接方案，手工焊接的一致性无法保证

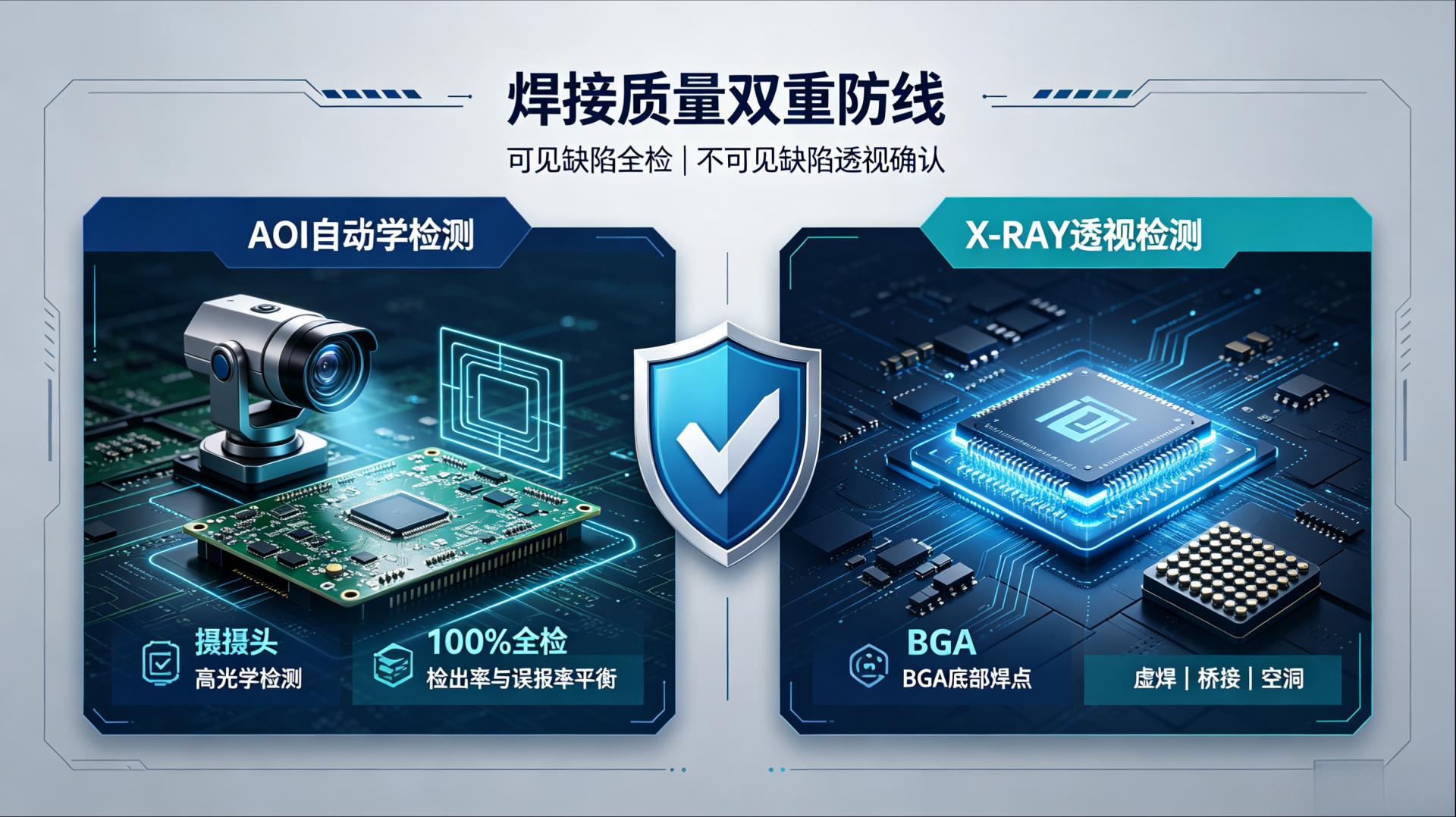

3. AOI 100%全检与X-RAY透视检测构成焊接质量的双重防线，覆盖可见与不可见缺陷
4. 单板功能测试在PCBA阶段拦截不良品，避免整机返修的二次损伤与成本浪费
5. 三防漆自动涂覆工艺确保涂层均匀一致，是产品长期可靠性的最后屏障
▎ 常见问题（FAQ）
Q：智能电表PCBA制造中哪些工序最容易偷工减料？
A：最容易被压缩的环节是AOI检测（改为抽检或跳过）、X-RAY检测（BGA芯片产品直接不做）、走字老化测试（缩短时间或降低温度）。合众致达执行AOI 100%全检、BGA产品必过X-RAY、老化测试高温满负荷48-72小时的强制标准。
Q：三防漆涂覆为什么对电表很重要？
A：智能电表安装在楼道、户外等恶劣环境中，潮气凝结会导致绝缘下降甚至短路烧毁。合众致达采用自动涂覆工艺，涂层厚度控制在25-75μm，涂覆后用紫外灯检查覆盖完整性，确保产品在高温高湿环境下长期可靠运行。
