智能水电表加工制造白皮书（下）：整表组装、老化筛选与批量交付体系
合众致达智能计量设备 · 全生命周期研发技术白皮书（加工制造卷·下）
五大关键之三：加工制造（下篇）
整表组装 · 老化筛选 · 品控体系 · 批量交付
整表组装不是简单的"装壳接线"，老化筛选不是"通电看看能不能用"——制造体系的后半段，决定了产品从工厂到现场的完整交付能力。
上篇覆盖了PCBA阶段的6道关键工序，本篇进入制造体系的后半段：整表组装、走字老化测试、品控管理体系、检测实验室能力、体系认证与产品资质，以及智能制造能力。从一块测试通过的电路板，到一台可以稳定运行5到10年的智能水电表，中间的每一个环节都不可省略。
本系列分为上下两篇。上篇覆盖PCBA阶段的6道关键工序，下篇覆盖整表组装、老化筛选、品控体系与批量交付。覆盖的产品线包括智能电表、智能水表、集中器，三条产品线共享同一套制造体系与品控标准。
自有工厂与OEM代工：制造模式对产品一致性的影响
自有工厂直接关系到产品的一致性和可追溯性。OEM代工制造，产品一致性很难保证——今天用的产线和明天用的可能不是同一条，操作工人换了、设备参数调了，无从知晓。
自有工厂意味着：从第一块PCB板的SMT贴片，到最终成品的组装、测试、老化、出厂，全部在同一体系内完成。物料谁家的、工艺参数多少、品质怎么追溯，每个环节都自主可控。
合众致达厂区配备完整的生产车间、仓储区域、质检实验室和办公配套，电容量配置充足，消防等级达标，满足电子产品全流程生产需求。技术人员占比超过40%，核心工序由经验丰富的技术工人操作。
▼ 体系小结
核心制造底线：自有工厂确保从SMT到成品的全流程在同一体系内完成，产品一致性与可追溯性是可验证的，而非口头承诺。
本项为合众致达加工制造强制红线标准。
→ PCBA通过全部测试后，进入整表组装阶段。

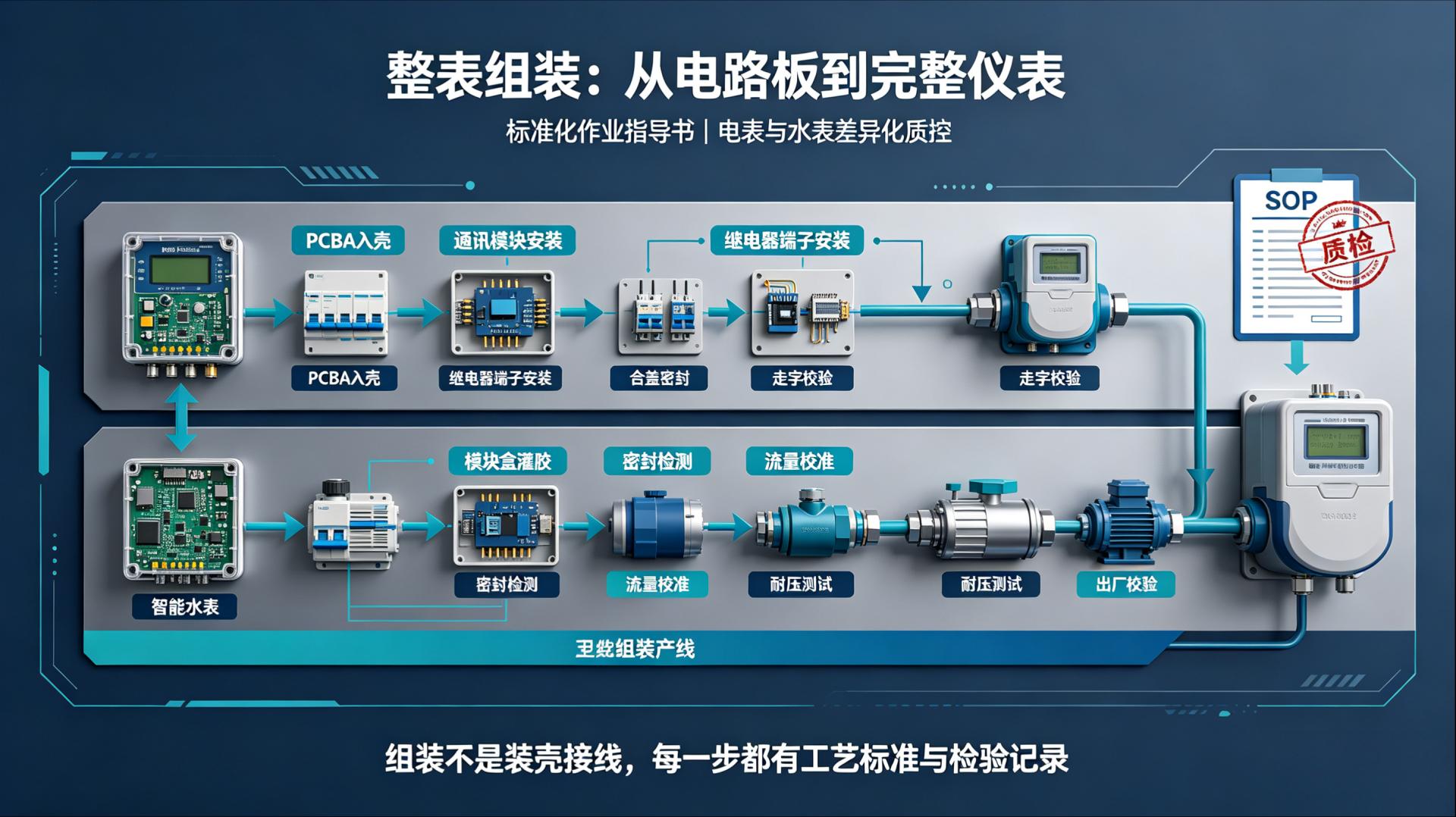

整表组装：从电路板到完整仪表的标准化流程
整表组装是将电子模块变成一台完整仪表的过程——装壳、接线、灌胶、密封、打标、校验，每一步都有标准化作业指导书（SOP）。
电表产线覆盖单相电子式电能表、单相费控智能电能表、三相四线费控智能电能表、导轨式电表等产品。主推4G远程通讯方式，支持远程抄表系统对接、预付费控制、实时监测、自动通断等功能。
电表组装的核心流程：
1. PCBA装入表壳：将测试通过的PCBA固定到电表底壳，连接电流/电压采样线路
2. 通讯模块安装：4G通讯模块安装并与主板连接，天线布线和固定
3. 继电器与端子安装：预付费电表的核心执行部件——继电器，负责远程通断控制。继电器的接线质量和触点可靠性直接影响使用寿命
4. 装配流水线：完成外壳合盖、螺丝紧固、密封处理
5. 走字老化测试：电表产线最关键的环节之一
水表产线覆盖物联网智能水表、电子远传水表、物联网阀控水表、超声波水表等全系列产品，广泛应用于校园宿舍、公寓房东、园区物业、城中村改造等场景。
水表组装与电表有几点关键差异：
- 密封性要求更高：水表直接接触水，密封不良会导致进水损坏电子模块。水表模块盒需要自动灌胶密封，灌胶量、固化时间、密封性检测都有严格标准
- 流量校准：每台水表出厂前必须通过自动校表台的流量校准——在不同流量点（小流量、常用流量、分界流量、大流量）下逐一校验，确保计量精度符合国家标准
- 耐压测试：水表需要承受管道水压，出厂前逐台进行耐压测试，确保在1.6MPa甚至更高压力下无渗漏
▼ 体系小结
核心制造底线：整表组装每一步都有标准化作业指导书（SOP），电表产线与水表产线各有针对性的质控要点。水表密封性、流量校准、耐压测试为水表产线三项强制检验。
本项为合众致达加工制造强制红线标准。
→ 组装完成后，每台表都必须经过老化测试，将早期失效的元器件在出厂前筛除。

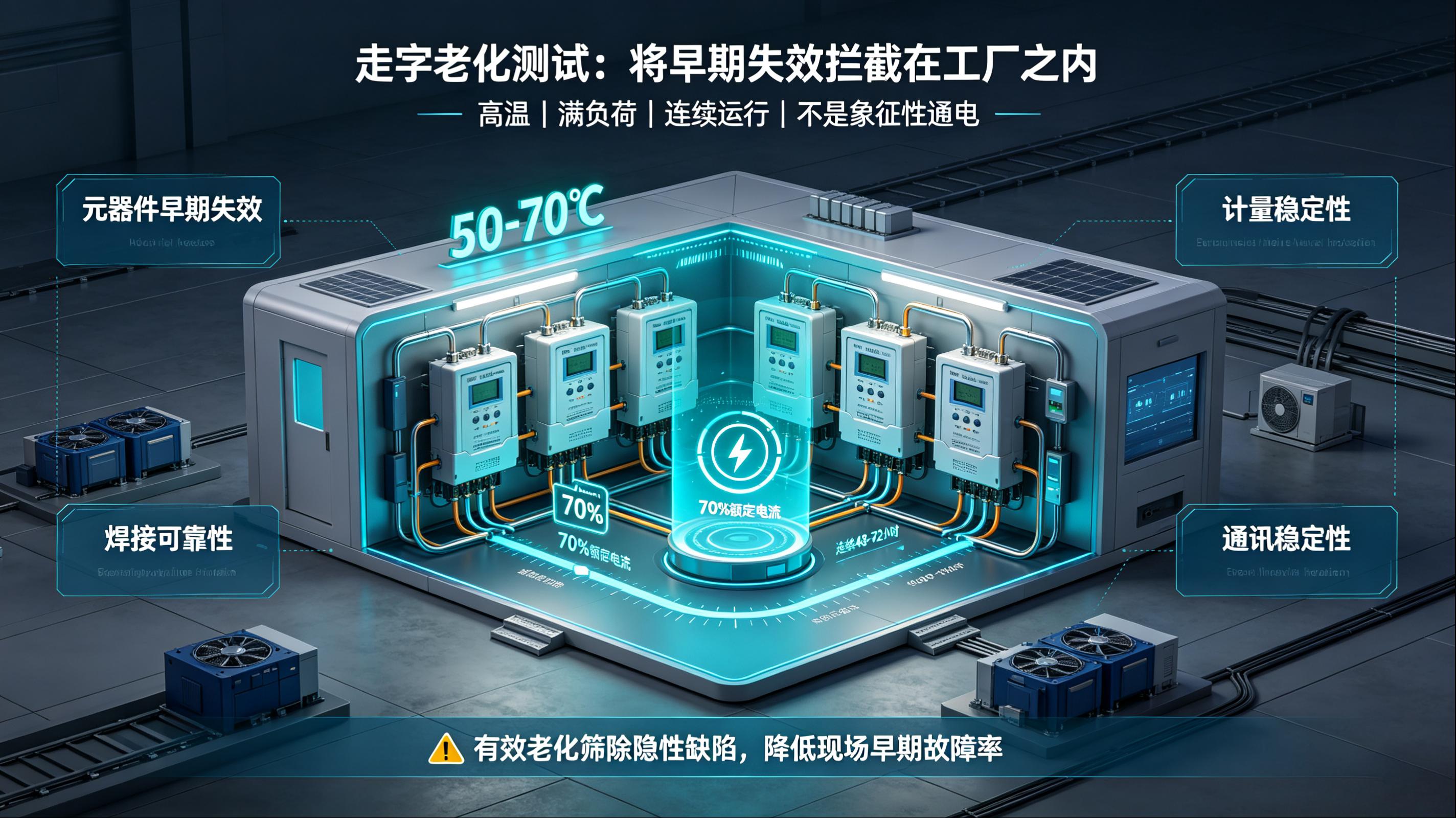

走字老化测试：将早期失效拦截在工厂之内
老化测试不是"通电看看能不能用"那么简单。实际的老化流程是：将电表放入高温环境（通常50-70℃），同时持续通电运行，让电表在高温和满负荷条件下连续走字运行若干小时。
这个过程能暴露出几类问题：
- 元器件早期失效：有隐性缺陷的元器件会在高温高负荷下率先失效，被提前筛除
- 焊接可靠性：如果SMT环节有虚焊隐患，热胀冷缩循环会让问题暴露
- 计量稳定性：在高温条件下长时间运行后，计量精度是否仍然达标
- 通讯稳定性：4G模块在高温环境下是否能保持稳定的数据上报
没有经过充分老化测试的电表，到了客户现场就容易出现"用了几个月突然不准了""突然掉线了"等问题。这些问题不是设计缺陷，而是制造缺陷——本应该在工厂里就被发现并拦截。有效老化需要在高温环境中施加70%额定电流、30分钟通断循环、连续48至72小时。部分厂家为压缩交期和成本，将老化流程缩减为象征性通电检查，等于将筛选风险转移至客户端。
▼ 体系小结
核心制造底线：走字老化测试是筛除早期失效的关键环节。高温（50-70℃）、满负荷、连续48-72小时是有效老化的基本条件，象征性通电检查无法替代。
本项为合众致达加工制造强制红线标准。
→ 产品从产线到出货，还需要一套完整的品控管理体系来守住出厂底线。

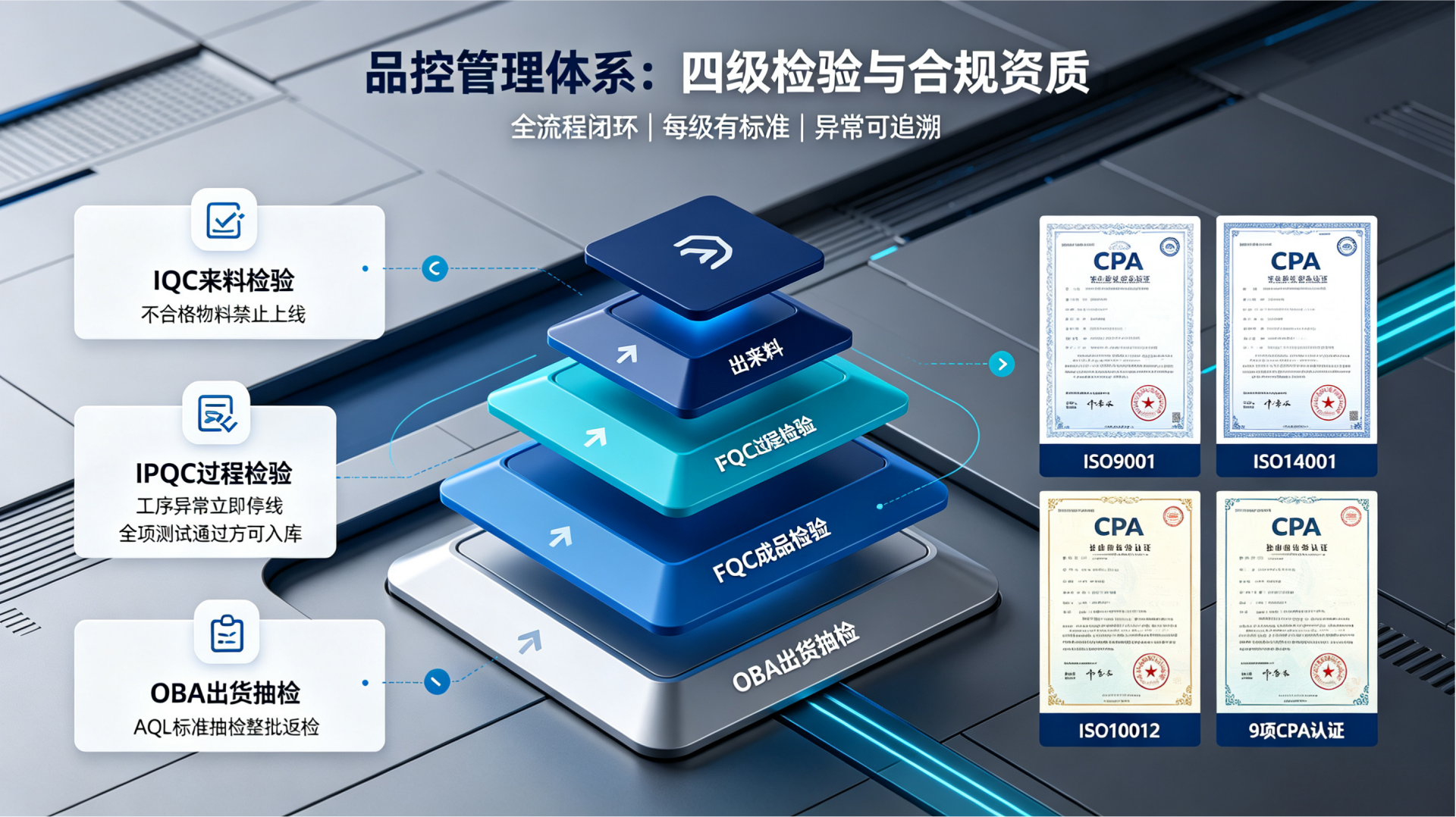

品控管理体系：四级检验与四项体系认证
品控不是"最后检查一遍"那么简单，而是一套贯穿从来料到出货的全流程体系。
| 检验环节 | 检验内容 | 拦截逻辑 |
|---|---|---|
| IQC 来料检验 | 原材料、元器件、PCB、结构件来料 | 不合格物料禁止上线。关键元器件用荧光光谱仪做材料成分分析，杜绝以次充好 |
| IPQC 过程检验 | SMT焊接质量、组装过程、关键工序参数 | 工序异常立即停线排查，不带着问题往下走。回流焊温度曲线每班次校验 |
| FQC 成品检验 | 整表功能、精度、通讯、耐压、密封 | 全项测试通过方可入库。电表做走字校验，水表做流量校准，逐台过 |
| OBA 出货抽检 | 出库前开箱复检，模拟客户收货视角 | 按AQL标准抽检，抽检不合格整批返检。确保到达客户手中的产品与出厂标准一致 |
很多客户问："你们和那些小厂的区别在哪。"设备可以买、厂房可以租、证书可以考，但一套严格执行的品控体系，是偷不了懒的。IQC做不做、IPQC查不查、老化够不够时间、OBA抽不抽检——这些"麻烦事"，才是决定产品长期可靠性的关键。
四项体系认证：
- ISO9001 质量管理体系：确保从设计开发到售后服务的全流程有标准、有记录、有追溯
- ISO14001 环境管理体系：生产过程中的废弃物处理、能耗管控符合环保要求
- ISO45001 职业健康安全管理体系：保障员工的操作安全和职业健康
- ISO10012 测量管理体系：确保计量检测设备的校准、使用、管理符合国际标准
产品资质：公司目前持有9项CPA认证（计量器具型式批准证书），覆盖主要产品线。水表5项，涵盖物联网智能水表、电子远传水表、光电直读有线水表、超声波水表、电磁流量计等全系列。电表3项，涵盖导轨式、壁挂式、嵌入式等全系列。无线通讯1项，覆盖4G远程通讯模块、无线4G与蓝牙通讯模块。CPA认证是计量器具上市销售的法定前置条件，没有CPA认证的计量器具不能合法销售和使用。
▼ 体系小结
核心制造底线：四级检验体系（IQC/IPQC/FQC/OBA）构成全流程品控闭环，四项体系认证与9项CPA认证为产品合规提供法定保障。
本项为加工制造标准要求。
→ 品控体系之外，检测实验室的能力覆盖了材料分析、环境模拟、电气安全、计量精度四个维度。

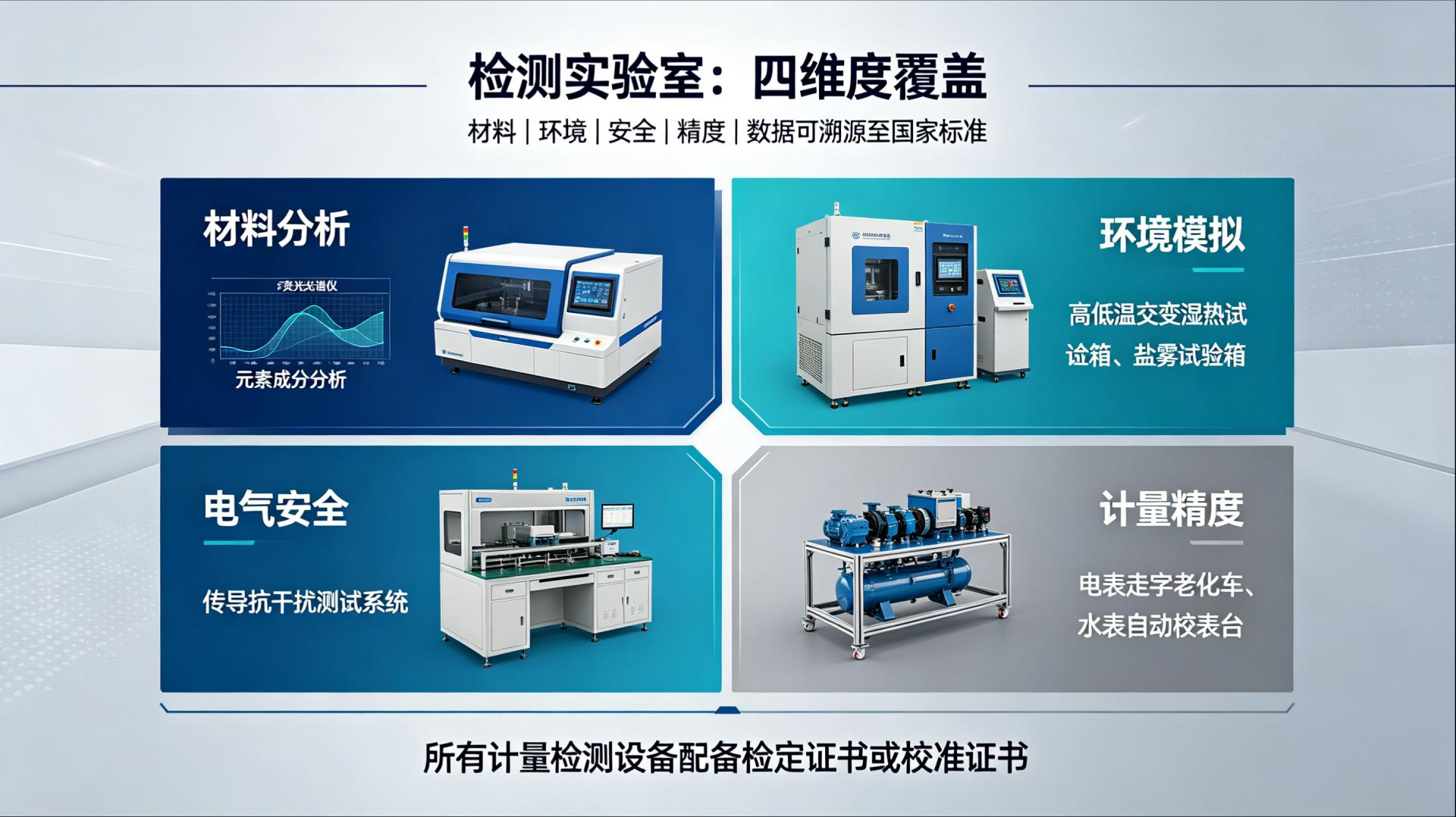

检测实验室：四维度覆盖
检测实验室配备了覆盖四大维度的检测设备：
材料分析维度——荧光光谱仪：对来料进行元素成分分析，快速判断材料是否达标。接插件的铜材纯度、外壳塑料的阻燃等级，都可以快速筛查。
环境模拟维度——高低温交变湿热试验箱（温度范围-40℃至90℃）：模拟产品从东北严寒到海南酷暑的全温度范围运行环境，验证极端温度下的可靠性。盐雾试验箱：模拟高盐雾腐蚀环境（如沿海地区），测试产品外壳和涂层的防腐蚀能力。
电气安全维度——传导抗干扰测试系统：验证产品的电磁兼容性能（EMC），确保电表水表在复杂电磁环境下不会受到干扰、也不会对其他设备产生干扰。
计量精度维度——电表走字老化车、水表自动校表台：保证每台表出厂前的计量精度达标。所有计量检测设备均配备检定证书或校准证书，检测数据可溯源至国家标准。
▼ 体系小结
核心制造底线：检测实验室覆盖材料分析、环境模拟、电气安全、计量精度四个维度，所有计量检测设备均配备检定证书，检测数据可溯源至国家标准。
本项为加工制造标准要求。
→ 制造体系之外，智能制造能力让每一台表从出厂起就是一个智能节点。

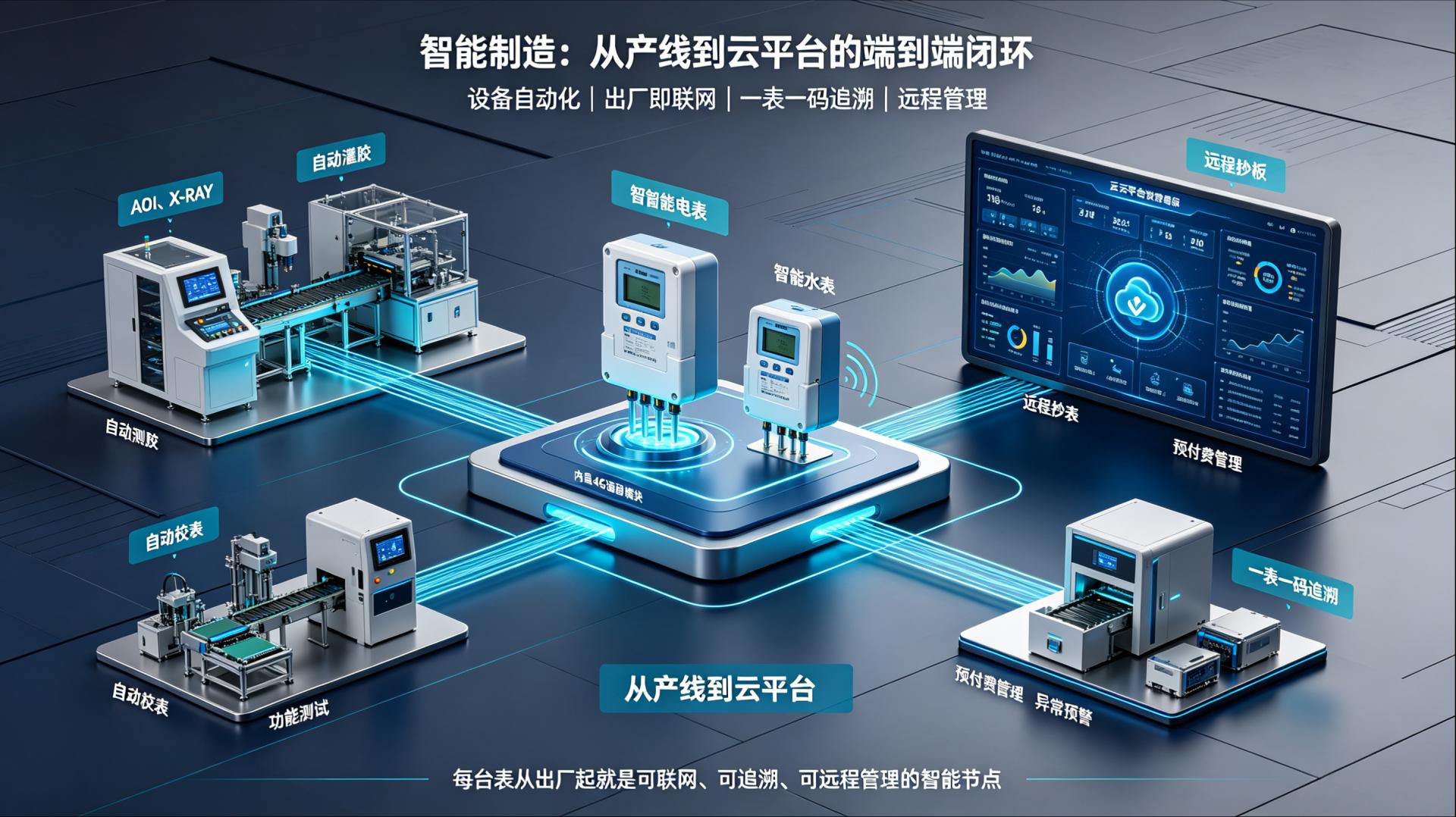

智能制造：从产线到云平台的端到端闭环
智能水电表不是传统电表水表，而是具备远程通讯能力的智能终端。"智能制造"在行业内的实际含义——不只是产线上用了自动化设备，而是每一台表从出厂那一刻起，就是一个能联网、能通讯、能被远程管理的智能节点。
产线端的智能化：
- AOI自动光学检测替代人工目检，用机器视觉保证焊接质量的检出率和一致性
- X-RAY射线检测实现隐蔽焊点的非破坏性检查，这是传统人工检验无法做到的
- 自动灌胶机精确控制灌胶量和路径，避免人工操作的不一致性
- 自动校表台实现水表流量的自动校准，减少人为操作误差
- 功能测试装备自动完成PCBA全项电气测试，测试数据自动记录和归档
产品端的智能化：每台表出厂时，已经内置了"连接云端"的能力。
- 4G远程通讯模块在出厂前完成功能测试，确保每台表到现场后能稳定联网、数据实时上报
- 预付费控制逻辑在产线阶段完成烧录和验证，支持远程充值、欠费自动通断、余额预警
- 数据采集频率和上报策略在出厂前按项目需求预配置，到现场即装即用，不需要二次调试
- 设备ID与云平台绑定在出厂环节完成注册，实现"一表一码"全生命周期追溯——从生产批次、质检记录、到运行状态、维修历史，一台表的全部信息在云平台上可查
云端管理：所有设备接入智慧能源管理云平台后，实现从表计数据采集到能源精细化管理的端到端闭环。平台支持远程抄表、预付费管理、分户计量、公摊分摊、数据异常预警、报表自动生成等功能，广泛应用于校园能源管理、园区能源管理、公寓远程抄表系统、城中村水电改造等场景。
这就是智能制造在智能水电表行业的实际落地——不是挂在墙上的概念展板，而是从SMT产线的第一道工序，到客户手机上的那条充值通知，每一个环节都在运转。
▼ 体系小结
核心制造底线：智能制造的核心不是设备自动化，而是每台表从出厂起就是可联网、可追溯、可远程管理的智能节点。"一表一码"全生命周期追溯是合众致达的强制标准。
本项为加工制造标准要求。
→ 至此，加工制造上下两篇覆盖了从SMT贴片到批量交付的完整制造体系。
| 能力维度 | 具体内容 | 强制标准 |
|---|---|---|
| 老化测试 | 高温50-70℃、满负荷、连续运行 | 48-72小时，不允许象征性通电替代 |
| 四级检验 | IQC/IPQC/FQC/OBA全流程覆盖 | 每级检验标准与拦截逻辑明确定义 |
| CPA认证 | 9项计量器具型式批准证书 | 覆盖水表5项、电表3项、无线通讯1项 |
| 检测实验室 | 材料分析/环境模拟/电气安全/计量精度 | 所有计量设备配备检定证书，数据可溯源 |
| 智能制造 | 一表一码全生命周期追溯 | 设备ID与云平台绑定，出厂即注册 |
| 批量交付 | 从几百台小批量到几十万台大批量 | 两条产线并行，成熟排期与产能规划 |
▎ 本篇小结
从整表组装到批量交付，制造体系的后半段同样环环相扣。整表组装遵循标准化SOP，走字老化测试将早期失效拦截在工厂之内，四级检验体系守住出厂底线，检测实验室覆盖四维度能力，智能制造让每台表从出厂起就是一个可追溯的智能节点。智能水电表行业看着门槛不高，但真正能做好、做稳、做久的企业，靠的不只是营销，而是制造能力、品控体系和长期主义。
本篇核心收获
1. 自有工厂确保从SMT到成品的全流程在同一体系内完成，产品一致性与可追溯性可验证
2. 走字老化测试需高温满负荷连续运行48-72小时，象征性通电无法替代有效老化
3. 四级检验体系（IQC/IPQC/FQC/OBA）构成全流程品控闭环，每级均有明确的拦截逻辑
4. 9项CPA认证覆盖水表、电表、无线通讯全系列产品，是计量器具合法销售的前置条件
5. 智能制造的核心是"一表一码"全生命周期追溯，每台表从出厂起就是可联网的智能节点
▎ 常见问题（FAQ）
Q：智能水表和智能电表在制造环节有什么关键差异？
A：水表有三个电表没有的强制检验环节：灌胶密封性检测（水表模块盒自动灌胶）、流量校准（多流量点逐一校验计量精度）、耐压测试（1.6MPa以上无渗漏）。电表制造侧重点在计量精度校验和通讯模块测试。
Q：合众致达持有多少项CPA认证？
A：公司目前持有9项CPA认证（计量器具型式批准证书），覆盖主要产品线：水表5项（物联网智能水表、电子远传水表、光电直读有线水表、超声波水表、电磁流量计），电表3项（导轨式、壁挂式、嵌入式），无线通讯1项（4G远程通讯模块）。CPA认证是计量器具合法销售的前置条件。
