电压 200VAC
规定工作温度 -40~+70℃
相对湿度 ≤95%
外型 160mm*112mm*71mm
重量 0.3kg
整机功耗 ≤3W
硬件接口(标准配置) USB 口 ( 本地 ):1 路 以太网接口:1 路 mbus 接口:3 路 485 维护接口:1 路
Mbus接口 电压:36V 电流:每路最大带载350ma
以太网通信模块 10/100M自适应
马上咨询
在线询价
产品参数
电压
200VAC
规定工作温度
-40~+70℃
相对湿度
≤95%
外型
160mm*112mm*71mm
重量
0.3kg
整机功耗
≤3W
硬件接口(标准配置)
USB 口 ( 本地 ):1 路 以太网接口:1 路 mbus 接口:3 路 485 维护接口:1 路
Mbus接口
电压:36V 电流:每路最大带载350ma
以太网通信模块
10/100M自适应
我知道了
产品简介功能简介技术参数

一种上行采用以太网与4G+服务器通信,下行MBUS、485集中器。

1、集中器上行以太网,以客户端长久在线方式与服务器通信

2、上行协议为Q/GDW376.1协议

3、上行应用层带心跳管理机制,保证集中器长期稳定在线

4、下行三路MBUS通信(电压36V、最大350ma带载能力)、一路485通信抄表接口

5、可USB本地升级和以太网远程升级

6、支持USB,485和蓝牙设置集中器参数

7、上行通信:上行支持双路链接,同时与业务服务器和运维服务器保持通讯,采用 4G通讯方式 (支持IP和域名)。

8、下行通信:三路MBUS、一路485,支持1200、2400、4800、9600 bps四种波特率。

9、数据采集功:可采集通信方式为MBUS或485表具数据。集中器与表具通信协议为透明 转发,集中器不做协议转换,直接将系统下发的命令转发给表具,将表 具的应答转发给系统。

10、集中器维护功能:一路维护485,支持设置集中器参数; 支持4G远程,USB,蓝牙本地读取/设置参数; 支持4G远程、USB本地升级;

11、报警功能:实时监测现场运行情况,并在发现异常后及时通知运维服务器。

参数说明


    电压范围

    220VAC

    工作温度

    -40~+70℃(电池工作温度-15~+45℃)

    相对湿度

    ≤95%

    整机功耗

    ≤3W

    外形尺寸

    长宽厚:160mm*112mm*71mm

    重量

    约0.3kg

    硬件接口(标准配置)

    USB 口 ( 本地 ):1 路

    以太网接口:1 路

    mbus接口:3 路

    485维护接口:1 路

    Mbus接口

    电压:36V

    电流:每路最大带载350ma

    以太网通信模块

    10/100M自适应


拓扑图

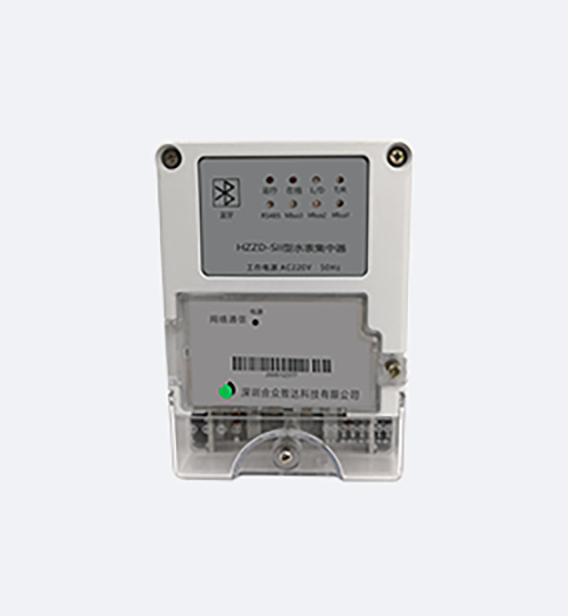

水表集中器俯视图

侧视图和背视图

集中器后视图
