仪表不换也能联网:智能OCR识别读表方案

智能OCR识别读表方案面向企业生产制造、变电站、气站、办公楼宇与交通枢纽的存量仪器仪表:摄像机定点拍摄、图像识别取数、阈值告警推送,不上管道、不动表、不接表内电路,读数与截图经 API/SDK 对接监管平台,仪器仪表无人值守巡检。

智能OCR识别读表图像识别抄表摄像表抄表非侵入式安装仪器仪表巡检无人值守抄表
智能OCR识别读表方案场景图
配电房仪表群实景之上的 OCR 识别:摄像机定点拍读,读数截图同步上云

◆场景要点

适用场景

企业生产制造、变电站、气站、办公楼宇、交通枢纽的强弱电机房、空调机房、柴油机房、燃气机房,及河道、水库、湖泊、水坝等水务点位

读什么表

液晶表盘、数码 LED、机械字轮、指针表盘四类表盘:电表、水表、燃气表、气压表、生产设备仪表全覆盖

怎么读

摄像机定点拍摄图像识别取数,不上管道、不动表、不接表内电路,非侵入式安装

怎么管

读数自动上云阈值告警推送,数据和截图经 API/SDK 对接监管平台,无人值守巡检

◆智能OCR识别读表方案(图像识别抄表系统)

面向有表计而无通信条件的存量场景:摄像机定点拍摄、图像识别取数、阈值告警推送,不上管道、不动表、不接表内电路,读数与截图经 API/SDK 对接监管平台,实现仪器仪表无人值守巡检。

智能OCR识别读表图像识别抄表摄像表抄表非侵入式安装仪器仪表巡检阈值报警无人值守抄表机房表计监控
01

存量仪表数字化的四个典型痛点

USER PROBLEMS

以下四个问题,来自生产制造、变电站与机房表计管理的一线实践。方案设计遵循一条原则:每个痛点均有对应的功能支撑与可验证的结果。

01仪表分散巡检累

仪器仪表分布在变电站、机房、泵房等点位,人工巡检费时费力、漏巡错记频发,抄表周期长

02封闭表计进不了网

存量异类表、封闭协议表没有通信接口,数据进不了平台,数字化无从下手

03开盖读数有风险

水汽粉尘环境下开表盖人工读数,带电带气场所安全风险高,还可能破坏计量封印

04数据断点没分析

人工抄录数据不连续、不标准,能耗异常发现滞后,出了问题查不到过程数据

02

一个问题,一个应对,一个结果

ANSWERS

针对存量仪表「不能通信、不能停业、不能开盖」三个前提,方案用「摄像机+图像识别」替代表计改造,把数字化门槛降到一次拍照。

存量仪表的难题OCR 方案的应对可验证的结果
人工巡检成本高、周期长摄像机定点值守,自动拍照识别读数抄表无人值守,频次从按月到按天
封闭协议表进不了系统OCR 摄像识别取数,不依赖表计通信协议存量仪表零改造入网
开盖读数安全风险非侵入式安装,不上管道、不动表带电带气环境不开盖、不接触表体
抄错漏抄无法追溯云端识别+阈值校验,读数带现场截图识别结果双留痕可回溯
能耗数据断点按天/月/年自动汇总,同比环比分析能耗流向一屏可见,异常及时报警

系统平台作为工具,支撑实现以下定量建设目标:

定量建设目标目标值
表盘类型覆盖液晶、LED、机械字轮、指针四类表盘全覆盖
接入能力平台具备 400 多种水电表及采集设备接入能力,OCR 点位与在线表计统一管理
抄表频次从人工按月提升到按天自动抓拍,关键点位可按小时
数据留痕读数+截图双留痕,识别结果全程可回溯核对
部署方式SaaS 云端 3 天开通;私有化部署按项目排期
告警响应阈值越限实时报警,短信、小程序多途径推送
智能OCR识别读表平台界面
四路仪表识别画面与识别结果面板,点位状态一屏管理
03

系统架构:云端与本地化双模部署

ARCHITECTURE

系统采用互联网 + SaaS 云服务架构,支持私有化部署,以物联网大数据平台为中心:设备接入、设备管理、应用开发、数据服务、能耗分析与第三方系统对接协议六大能力齐备,云端与本地化按数据管理要求选择。

层级构成与说明
接入层OCR 摄像识别终端、摄像水表采集器(HZZD-SII-E)与既有 RS485/4G 表计,新装与存量统一接入
平台层互联网 + SaaS 云服务架构,支持私有化部署;物联网大数据平台承载设备接入、设备管理、应用开发与数据服务
应用层PC 管理端 + 微信小程序;读数、报警、能耗分析一屏承载
对外接口标准 API/SDK 包,读数和截图可推送用户监管平台或工控机,解码器、拼接屏、存储、报警联动对接
网络传输点位就近接入互联网;无网络点位4G 直传,本地组网与云端组网按现场条件选择
智能OCR识别读表系统架构图
接入层-平台层-应用层三层架构,OCR 点位与在线表计统一接入

◆关键看点

核心是算法

OCR 非侵入式识别算法取数,不依赖表计通信协议,封闭协议表与异类仪表零改造入网

不影响使用

对用户既有系统与日常运营零打扰,不开盖、不接触表体,读数与截图经 API/SDK 推送监管平台或工控机

工勘场景刚需

变电站、机房、气站等不能停业、不能开盖的点位,只有非侵入识别能进,工勘五要素逐点评估保落地

多品类统一管

OCR 点位与在线表计汇入同一平台,400 多种水电表及采集设备统一接入、统一管理

快速交付

即装即拍即上线,点位按天扩容,SaaS 云端 3 天开通,存量数字化最快路径

04

OCR 识别能力:四类表盘,一次拍照取数

OCR CAPABILITY

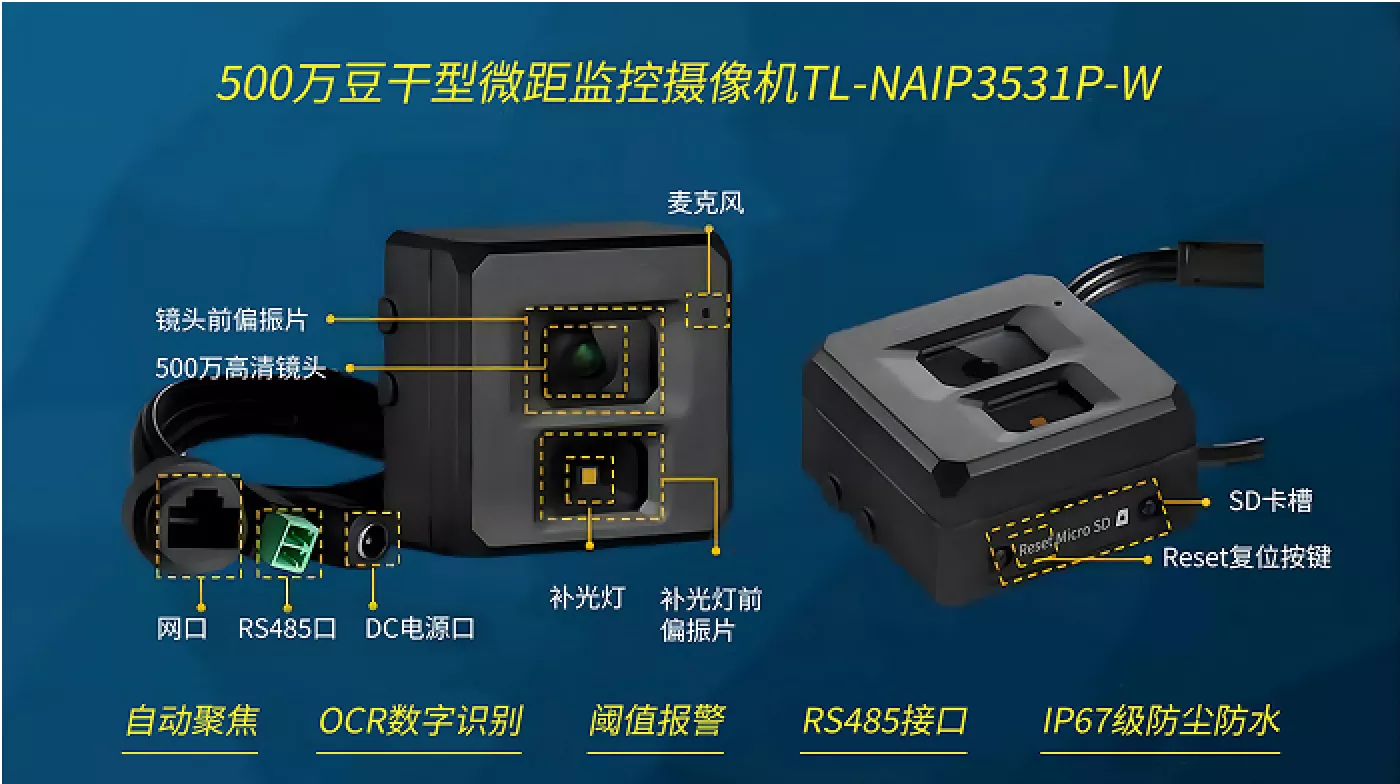

摄像识别终端面向工业场景仪器仪表设计,支持 OCR 数字识别、指针表盘识别、阈值报警与录像查询;对不具备通信条件的表计,一台摄像机就是一个采集通道。

四类表盘通吃

液晶表盘、数码 LED、机械字轮、指针表盘四类识别;电表、水表、燃气表、气压表、传感设备与生产工具仪表全覆盖

专用识别终端

工业场景专用:OCR 数字识别、指针表盘识别、阈值报警、录像查询,仪器仪表无人值守

非侵入安装

摄像机对准表盘即可取数,不上管道、不动表、不接表内电路,带电带气环境安全施工

数据双留痕

读数与现场截图同步上云,识别结果可回溯核对;阈值越限自动报警推送

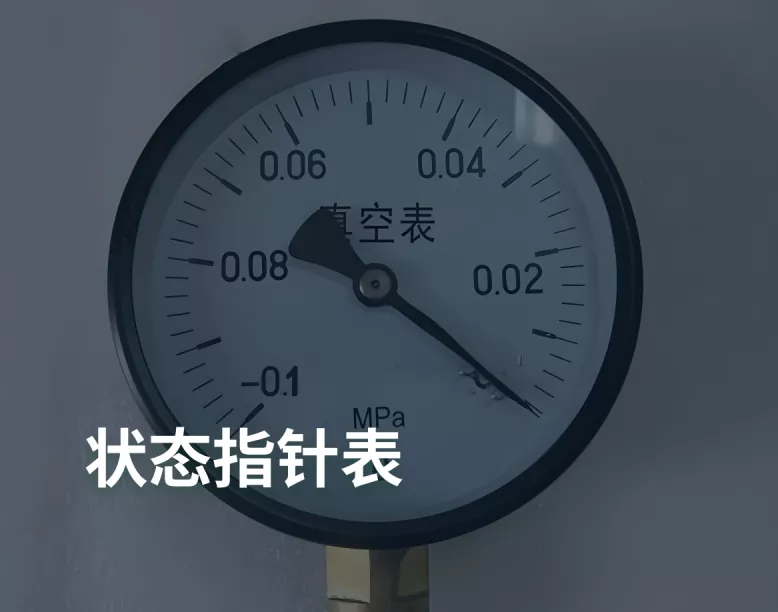

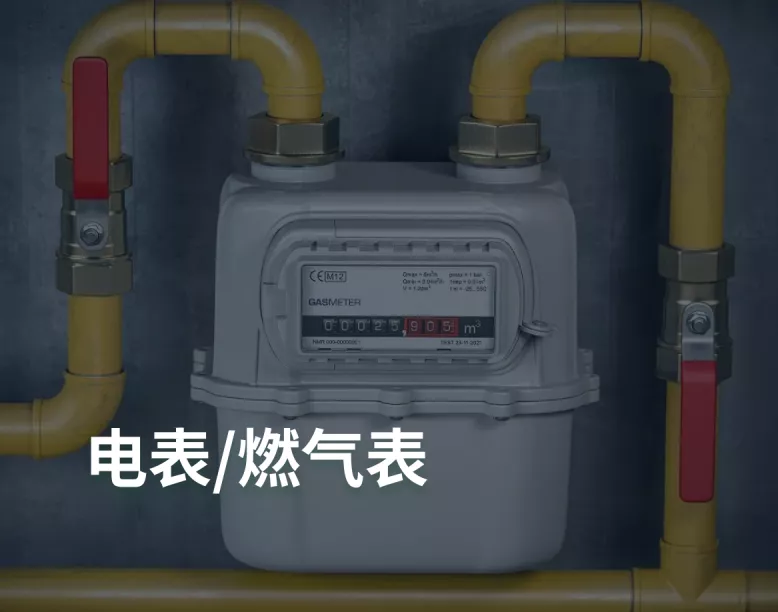

摄像识别支持的表盘类型

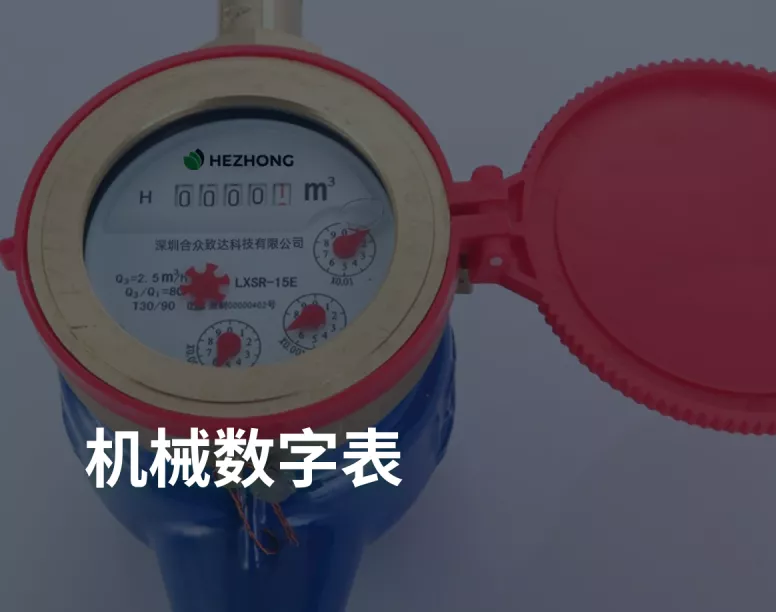

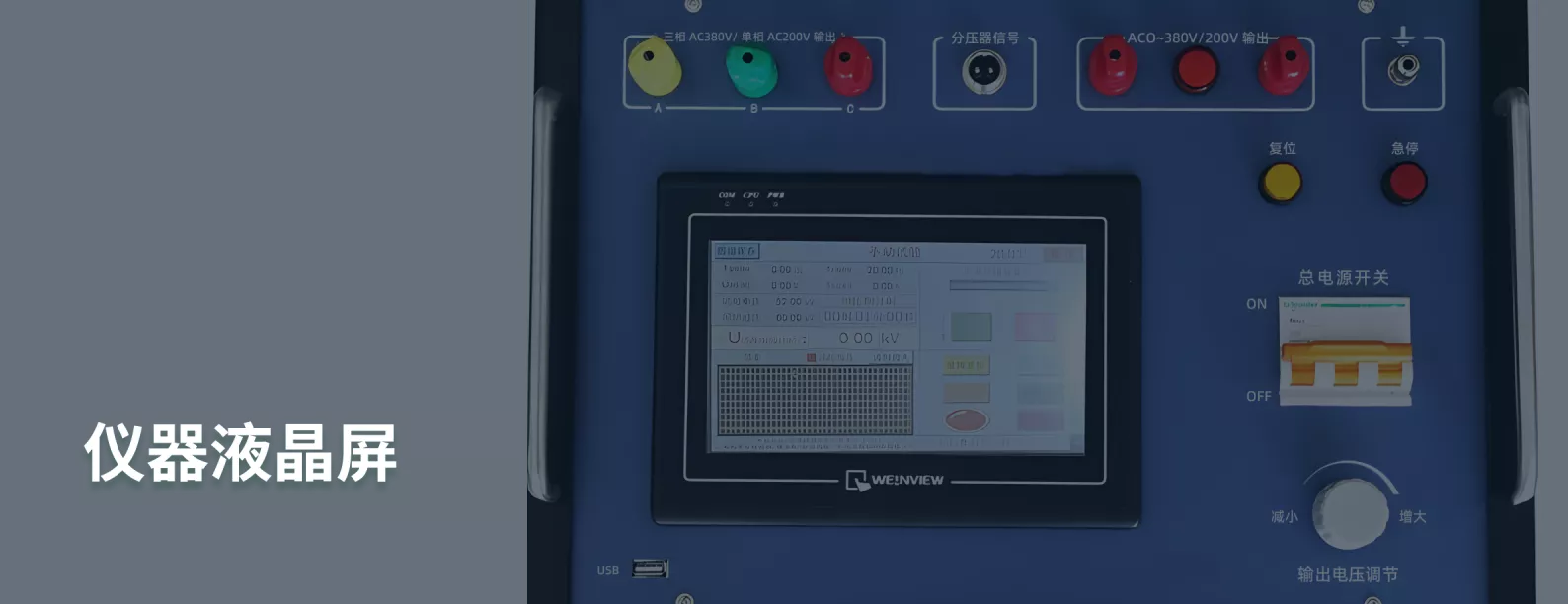

液晶表盘、数码LED、机械字轮、指针表盘四类表盘识别示例
HZZD-SII-E 摄像水表采集器
对码字水表拍照上传,配合云识别系统智能识别示数
05

工勘与安装:逐点评估,非侵入施工

SURVEY & INSTALL

稳定的读数来自合格的安装条件。工勘阶段按场景、表盘、安装方式、防护、点位五要素逐点评估,先确认识别条件、再进场施工,从源头保障识别率。

工勘要素合格标准
场景要求便于安装;场景干净,无大量灰尘水汽影响图像;安装结构与表盘结构牢固不挪动;表盘稳定不抖动;镜头前方无遮挡
表盘要求表盘和数字方正;盘面干净无脏污涂抹;字符肉眼可辨;表盘不反光;待识别字符大小均匀、可矩形框住不弯曲变形

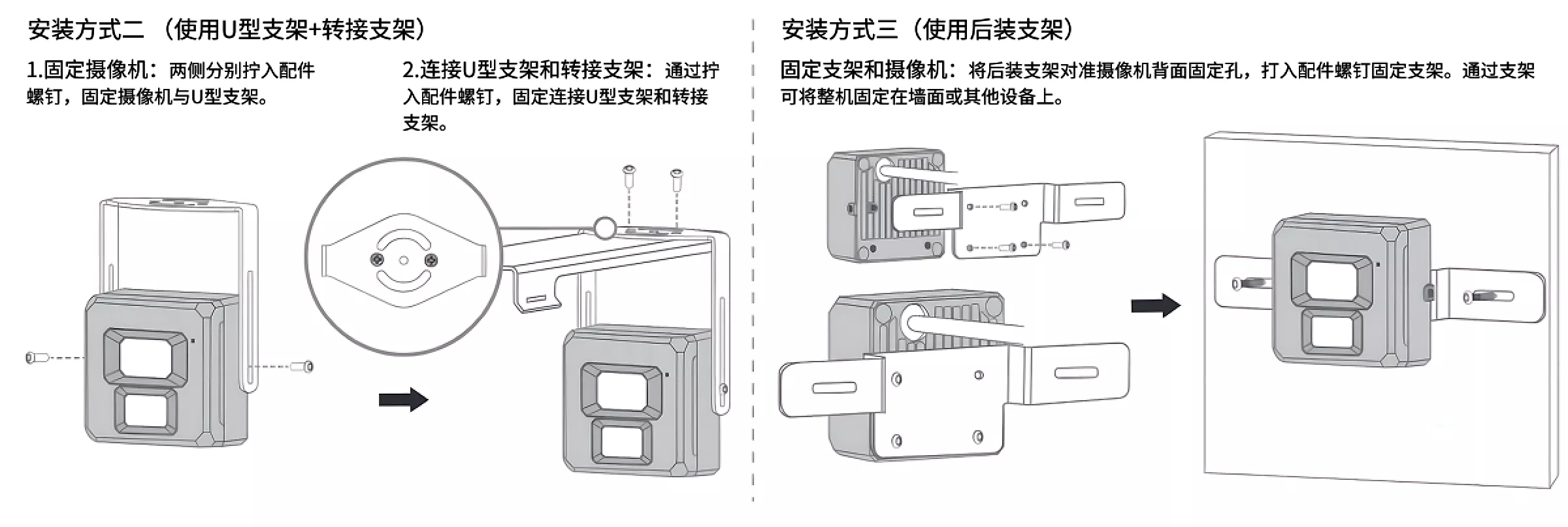

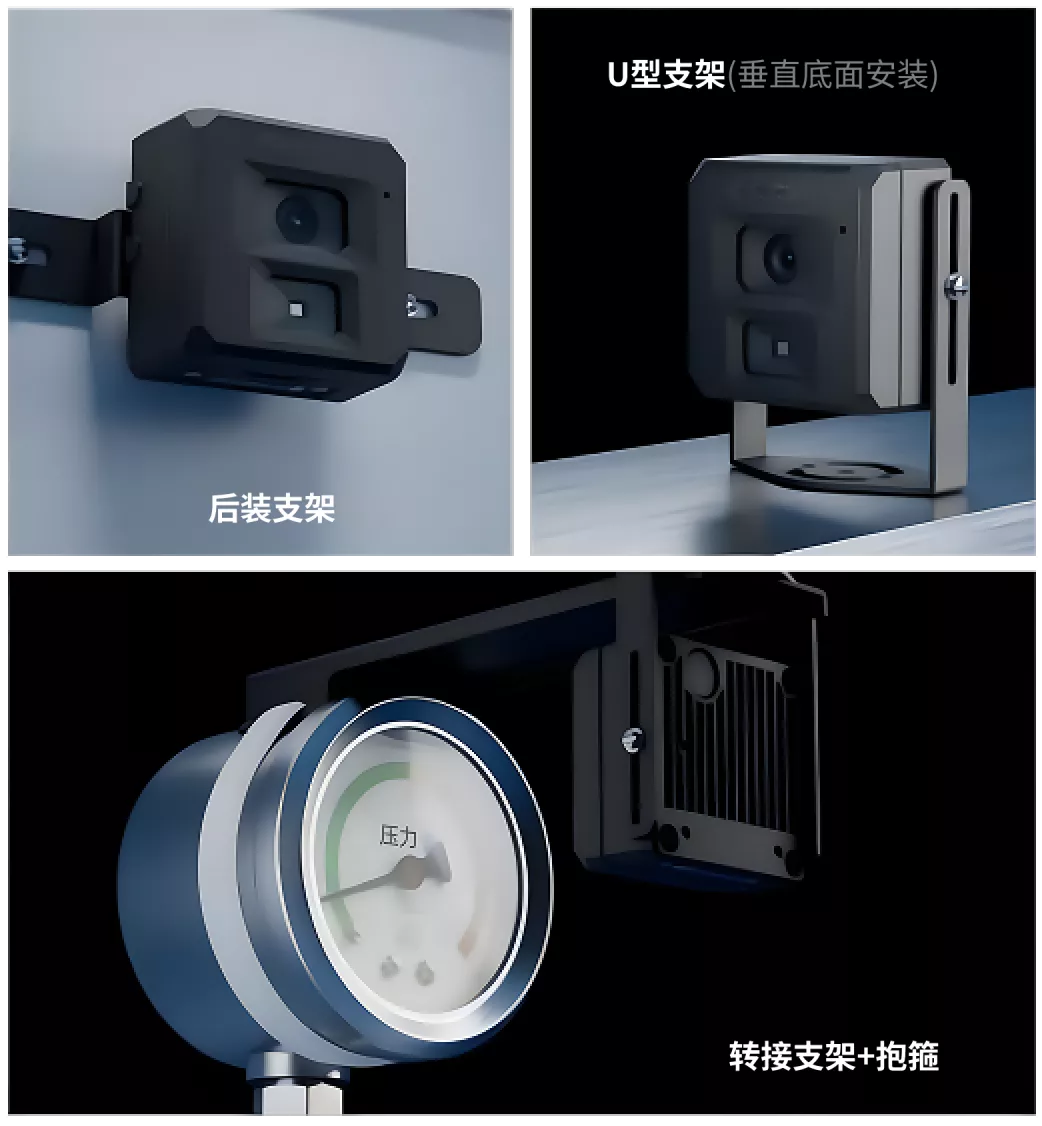

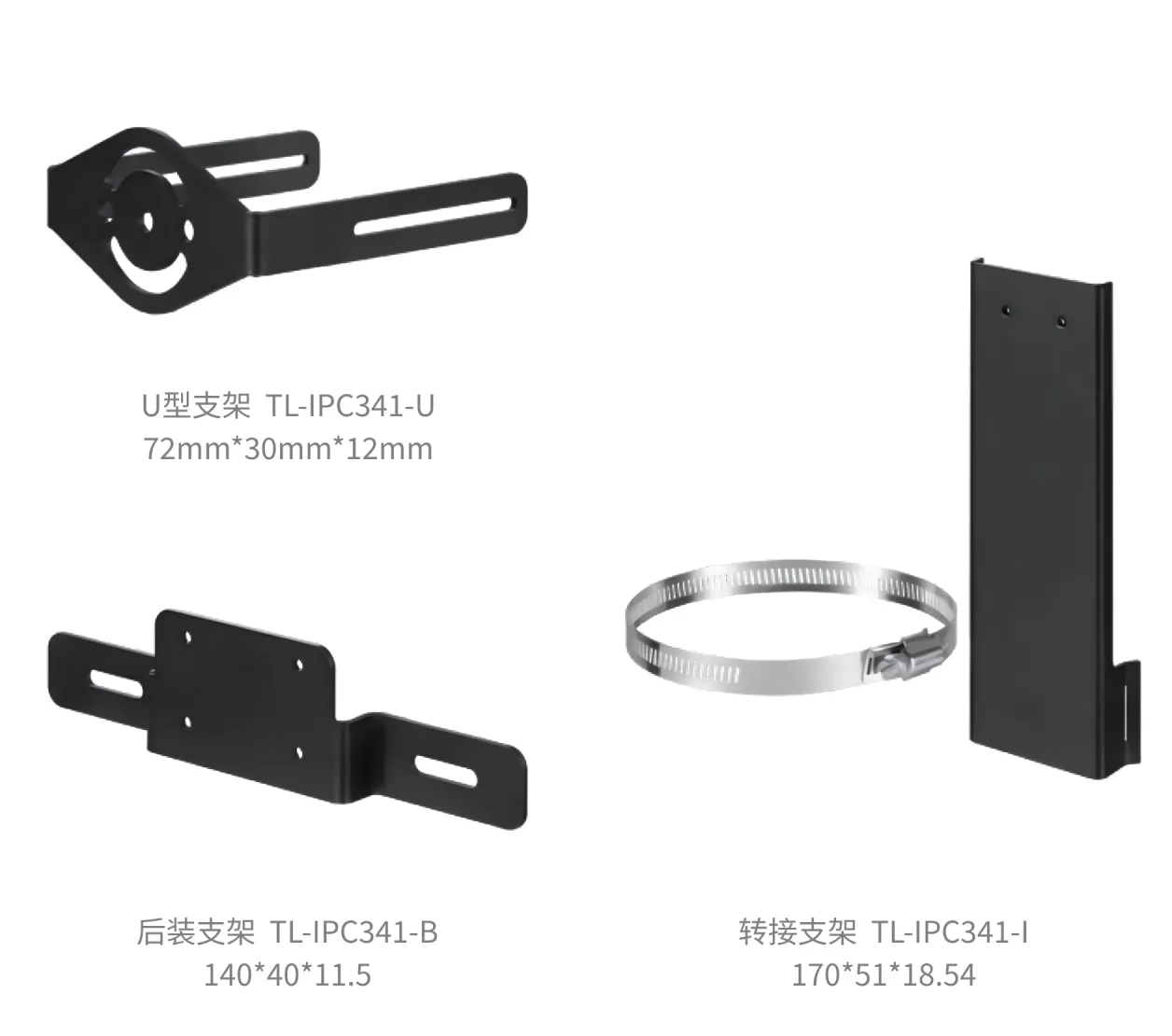

安装方式壁装、支架、吊装、抱箍四种方式;U 型支架、转接支架、后装支架按表型与现场选配
防护等级识别终端支持 IP67 工业防尘防水,机房与户外恶劣环境适应性强
点位确认按距离、角度、占框三要素逐点评估:距离过远仰角过大、表盘占比过小、数字偏转过大三类不合格点位一律调整
管道仪表点位安装实景
摄像机对准管道仪表表盘,非接触取数
表箱点位安装实景
表箱内摄像机定点拍摄,不破坏计量封印

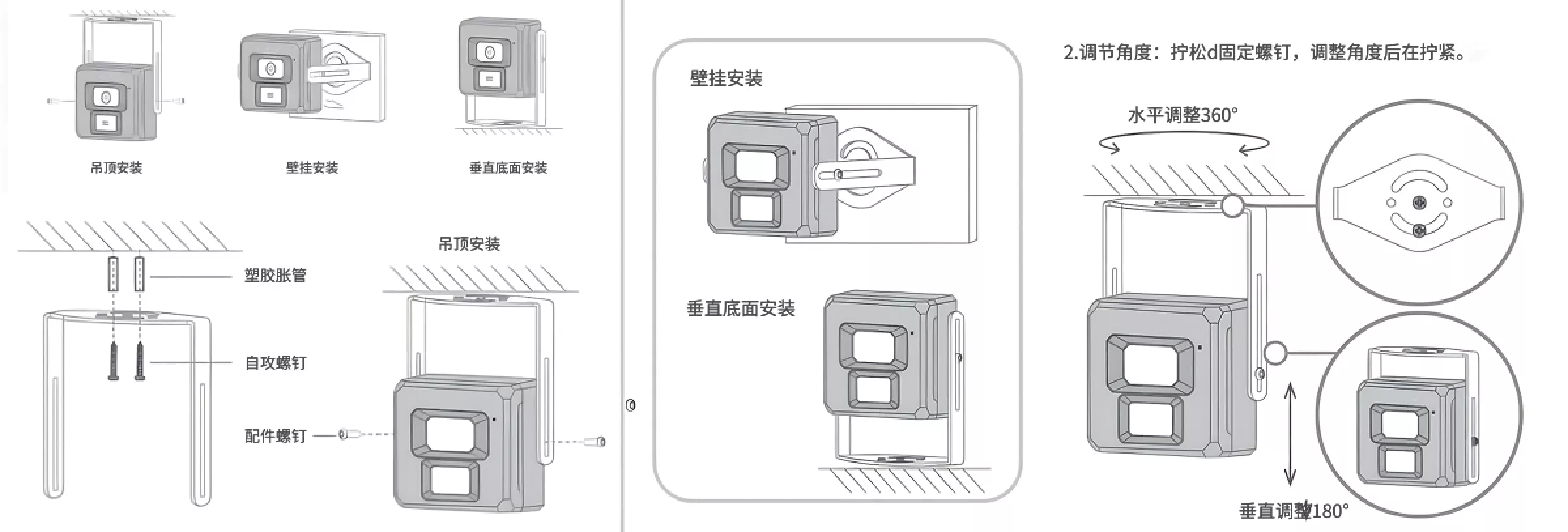

施工阶段按支架孔打底孔、塞入塑胶胀管、自攻螺钉固定支架、配件螺钉固定终端四步完成安装,吊顶、壁挂、垂直地面三种姿态按现场选择;全程不上管道、不动表、不接表内电路,带电带气环境正常施工。

06

平台功能:采集、分析、报警、视窗

PLATFORM

OCR 点位数据与在线表计汇入同一平台:自动采集、能耗分析、六类报警、领导视窗四位一体,数据可追溯、事件可评价。

数据采集

自动采集用电量、电压、电流、功率、用水量等能耗数据,支持数据补录

能耗分析

水、电、气、冷、热全量记录;按能耗模型输出分项能耗、碳排放与费用,同比环比对比清晰

能耗报警

采集异常、过流、过压、欠压、超功率、超计量范围六类报警,实时与历史记录可查

领导视窗

大屏呈现收费数据、回收率、能耗趋势、设备在线率,经营与能耗状况一屏掌握

能耗分析界面
分项能耗、同比环比与碳排放数据自动汇总,能源消耗流向清晰
能源管理平台领导视窗大屏
收费回收、能耗趋势、设备在线率与异常提醒一屏总览
07

实施交付:四大工序 16 项精细化管理

DELIVERY

项目从施工前准备、施工、调试到收尾分解为 16 个工序,过程文件全程留痕;已在深圳安居集团、顺丰集团、苏宁集团等项目交付验证,完全满足工勘安装交付要求。

交付环节内容与标准
四大工序 16 项施工前准备 6 项、施工安装 6 项、调试 1 项、收尾验收 2 项,工序精细化管理
施工前图纸勘探数量、人员报备、勘探现场、采购单、预付款、人员进场
施工与调试单相表/三相表安装、水表安装、采集器安装、端子线与布线、水电表通讯调试
收尾验收初验、验收资料归档
过程管理物品流程确认文件、开工申请单与施工日记、施工安保保险、技术方案书确认函、改造电表拍照移交确认、工程竣工验收单
服务流程客户咨询→需求分析→方案报价→签约→成立项目组→深化设计→项目交付→项目验收→售后维护→持续服务
08

适用场景与标杆案例

SCENARIOS & CASES

一套方案,覆盖有表计的全部场景:

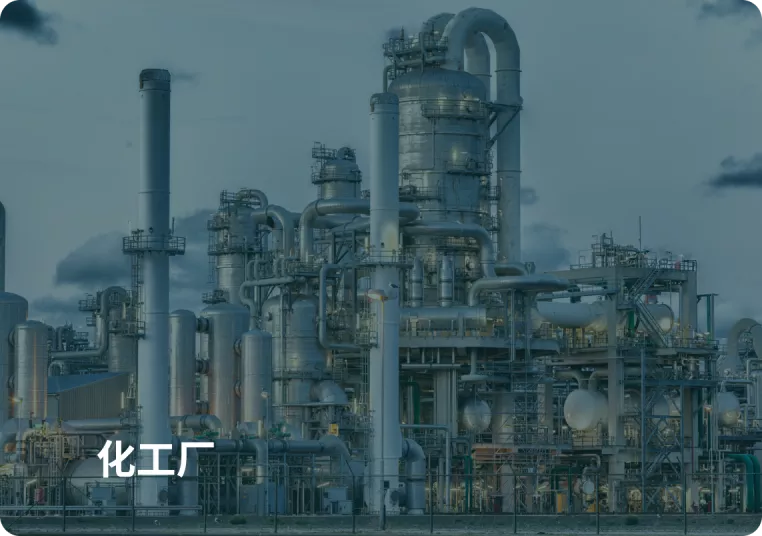

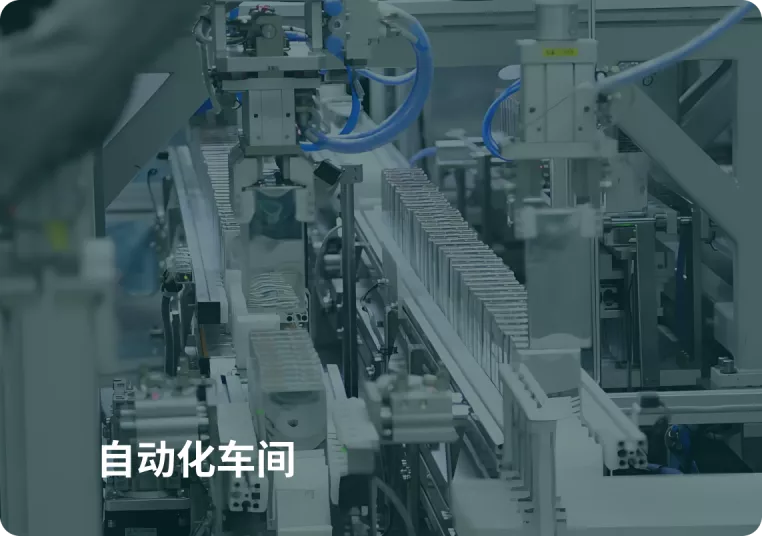

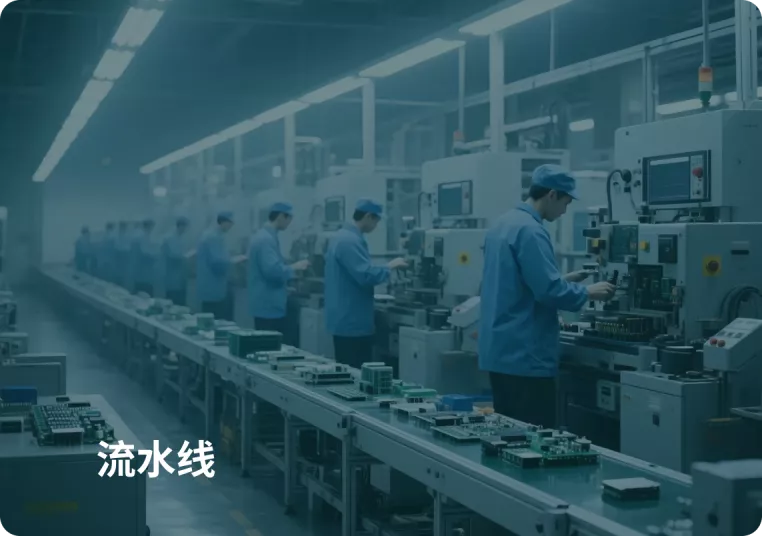

企业生产制造变电站气站办公楼宇交通枢纽强弱电机房空调机房柴油机房燃气机房河道水库湖泊水坝水务点位

标杆案例:深圳安居集团「安居乐寓」连续中标合作,保障性住房批量交付能力经国企级采购验证;顺丰集团、苏宁集团等园区与商业项目同步交付。OCR 方案作为存量改造的最轻路径,可与在线表计方案组合实施:先 OCR 拍读数字化,再按节奏分批换表。

项目类型客户交付结果
能源计量与收费平台深圳安居集团保障性住房批量交付,工勘安装交付要求完全满足
园区能源管理项目顺丰集团物流园区表计安装与平台联调按期交付
商业综合体项目苏宁集团计量改造与系统上线交付验收
兵团电网四批项目兵团第九师远程计量体系批量部署,四期持续复购
09

常见问题

FAQ

问:不换表怎么接入?

答:OCR 摄像识别终端对准表盘拍照取数,不依赖表计通信协议:不上管道、不动表、不接表内电路,存量仪器仪表直接入网,改造期间不停产不停业。

问:哪些表能识别?

答:液晶表盘、数码 LED、机械字轮、指针表盘四类:电表、水表、燃气表、气压表、生产设备仪表均支持。表类型千差万别,特殊表型提供实拍照片评估后确认识别方案。

问:识别的数据怎么进我们现有系统?

答:平台提供标准 API/SDK 开发包,读数和现场截图可推送到用户监管平台或工控机;系统云端 SaaS 与私有化部署均可,按数据管理要求选择。

问:配电房、机房环境恶劣能用吗?

答:识别终端支持 IP67 工业防尘防水。但识别率依赖拍摄条件:表盘需干净、不反光、无遮挡、字符清晰,工勘阶段逐点评估,不合格点位调整安装位或补光。

问:安装要停电停气吗?

答:不需要。非侵入式安装不上管道、不动表、不接表内电路,带电带气环境正常施工,摄像机固定在表盘前方即可完成部署。

问:读数不准怎么办?

答:云端识别系统与阈值校验双重把关,读数与现场截图同步留痕,异常读数可回溯核对;阈值越限自动报警,短信、小程序多途径推送。

问:和你们其他平台方案什么关系?

答:与智慧水电收费云平台、智慧能源管理云平台同源同架构:OCR 点位与在线表计在同一平台统一管理、同屏对账、统一出账,后续可平滑升级为完整能源管理方案。
