NB-IoT摄像水表

摄像表设备是安装在码字水表上，与远程服务器进行数据通讯、对水量进行拍照上传的自动抄表设备；主要实现水 表自动化数 据采集功能。设备通过与后台云识别系统的配合，能够智能识别出水表示数。

功能简介

1.根据设置的时间间隔定时上报当前水表的用水量。

2.可通过手机APP唤醒上报当前水表的用水量。

3.可通过APP本地配置摄像模组参数及拍照。

4.具有本地蓝牙及远程NB_IOT通信。

一、摄像模组主要技术参数

二、外观图及安装

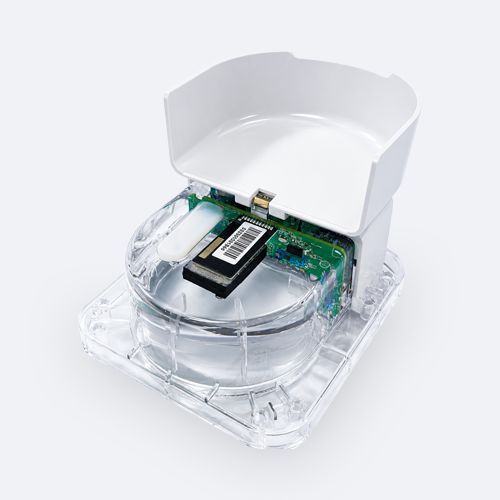

2.1摄像模组外观图

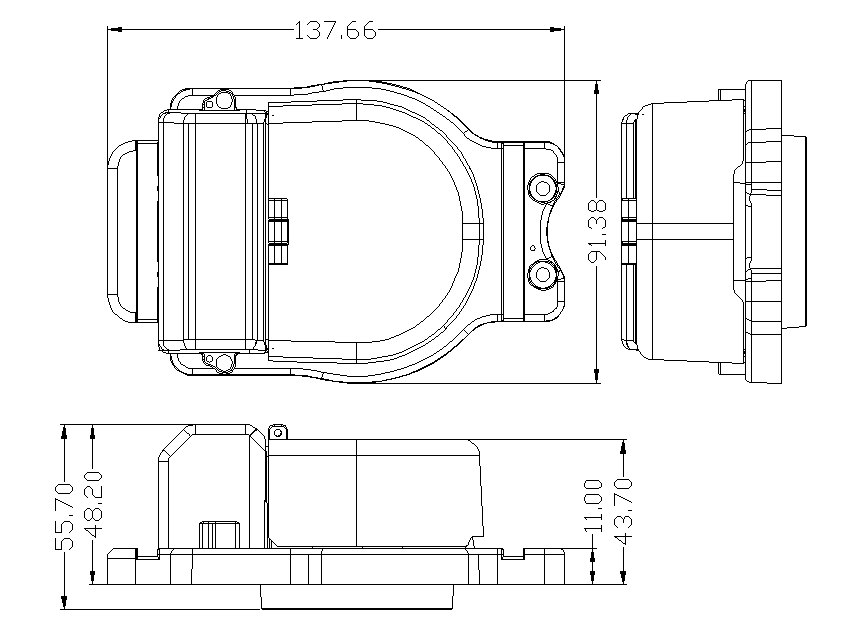

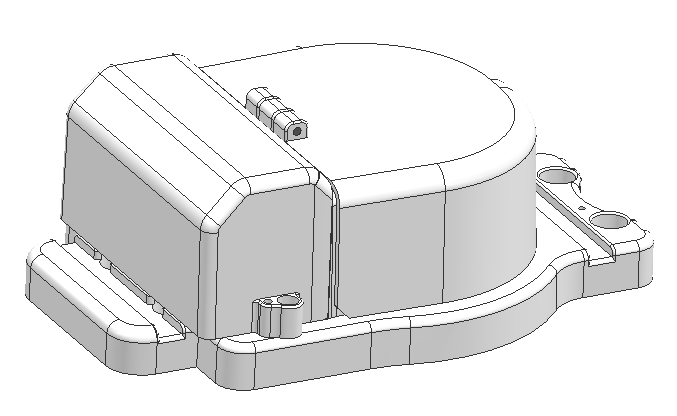

附带模组尺寸工程图纸，整机长宽高尺寸标注：137.66mm、91.38mm、55.70mm,等。

2.2安装指南

2.2.1配套安装配件清单

2.3分步安装流程

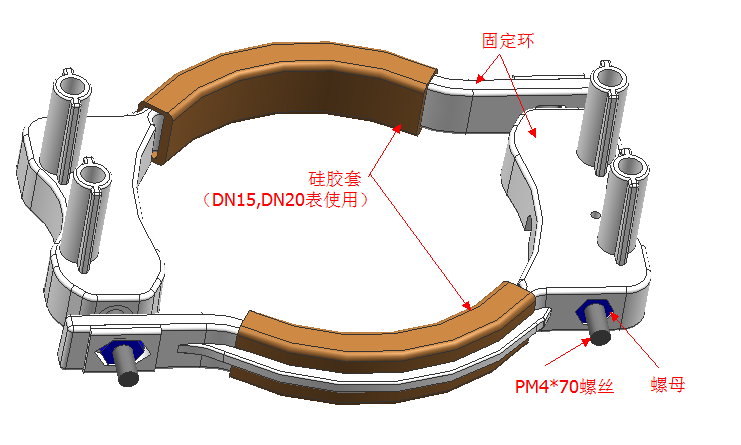

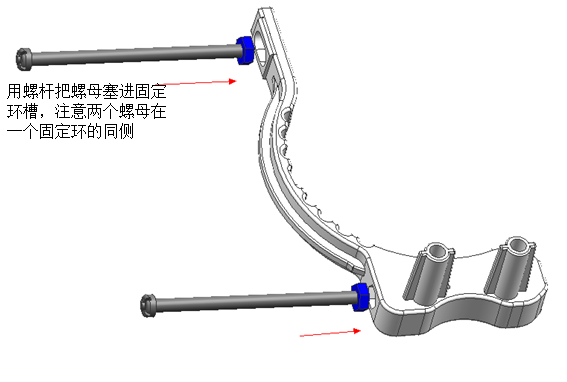

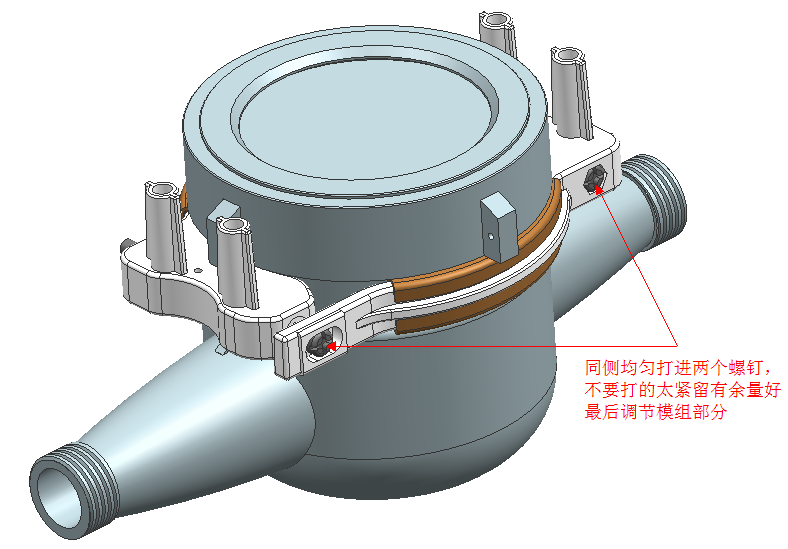

1.固定环组装,将硅胶套卡入固定环(仅,DN15/DN20,水表使用);PM4*70,螺杆穿入固定环，螺母置于同一侧，螺丝无需完全拧紧，预留调节余量。

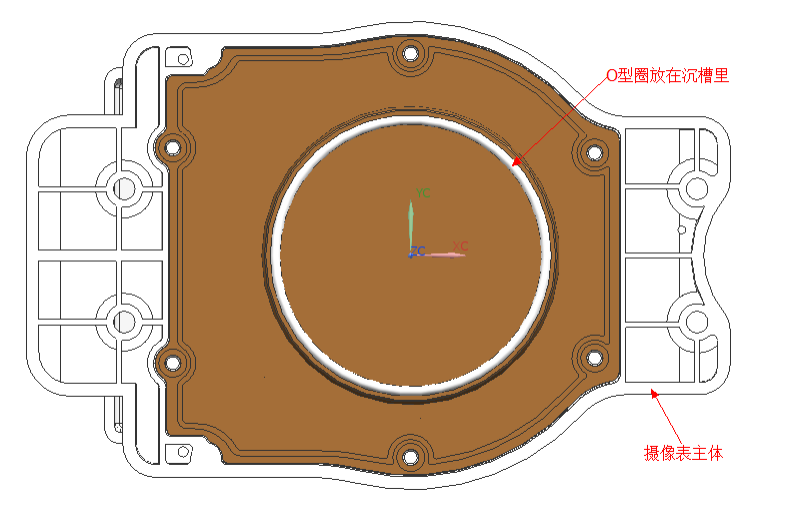

2.O型圈装配,将O型防水圈嵌入摄像表主体底部沉槽内，保证密封防水。

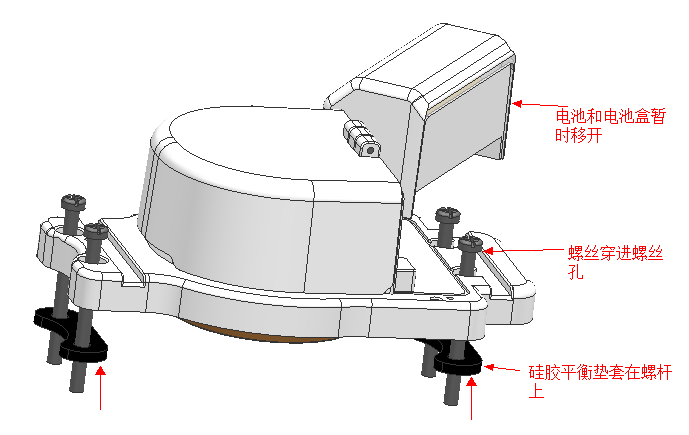

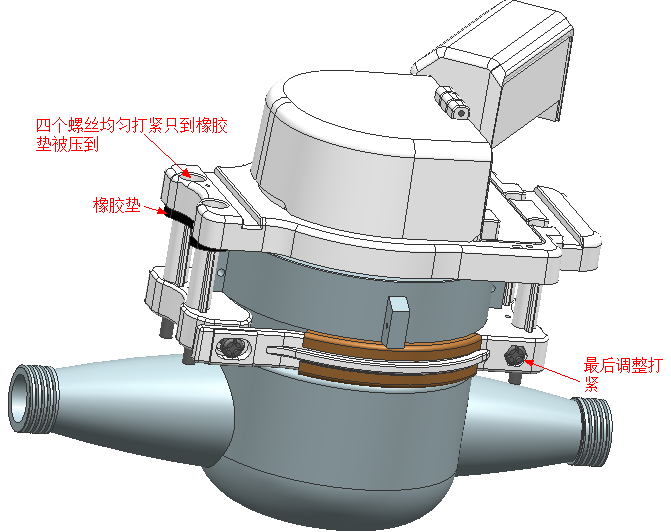

3.模组主体固定,螺杆套上橡胶平衡垫，穿过模组螺丝孔，对准下方机械水表;四颗螺丝均匀锁紧，挤压橡胶垫固定，最后微调松紧。

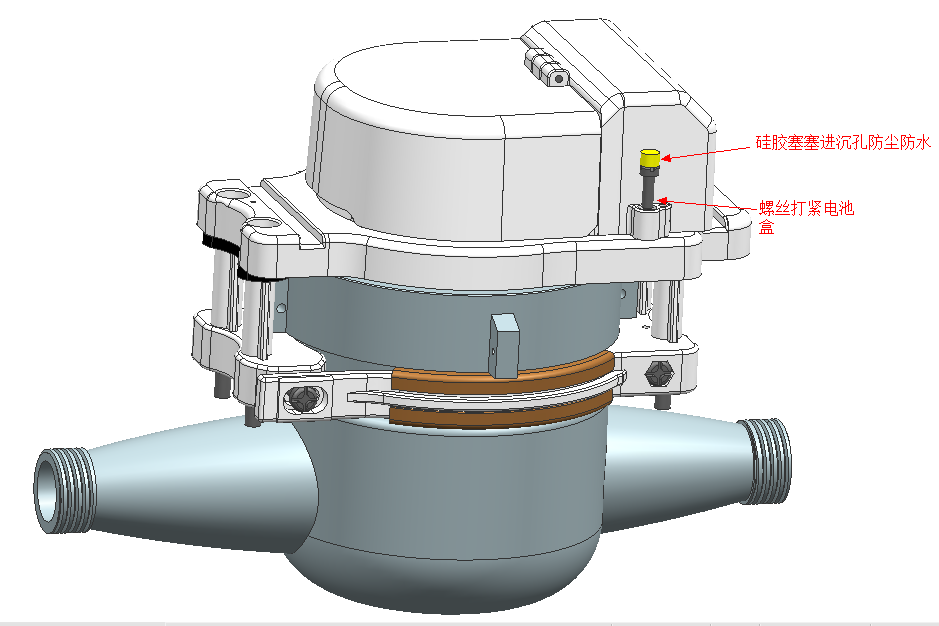

4.电池盒安装,装好电池后固定电池盒，螺丝拧紧;将硅胶塞塞入螺丝沉孔，实现防尘防水。

模组部分及安装

固定环部分

型圈装入

固定环装表

电池盒安装
