导轨式电能表安装接线图解

导轨式电能表用标准DIN导轨安装，卡在配电箱导轨条上无需螺丝，被大量用在配电柜多回路计量场合。单相、三相四线、互感器接入三种情况，接线方式各不相同。

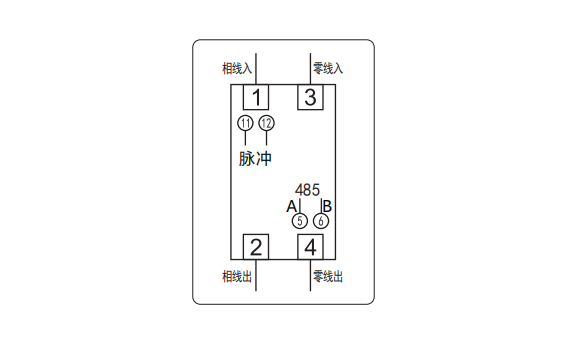

一、单相导轨表接线

一般5个端子：1-进线相(L)、2-出线相(L)、3-进线零(N)、4-出线零(N)、5-6-RS485的A、B端子。

步骤：切断电源→L进线接端子1→端子2接负载→N进线接端子3→端子4接负载。必须分清L和N，接反可能导致计量异常或表计损坏；严格按"进""出"标注方向接入。

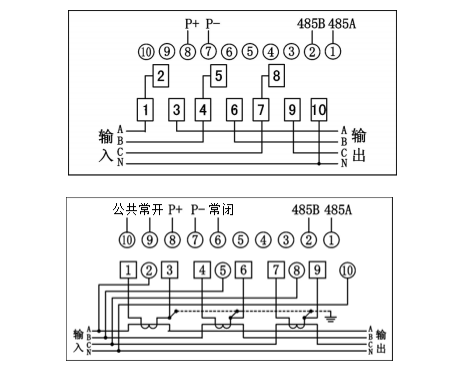

二、三相四线导轨表接线

通常7～11个端子：3个进线相（黄、绿、红色，对应A/B/C）、3个出线相、1个进线零、1个出线零、1～2个接地或通信端子。进线侧接总断路器下口，出线侧接各分支断路器；零线必须接入；相序必须正确（A相接A、B接B、C接C），相序错误导致计量偏差甚至保护动作。

三、互感器接入式三相导轨表

分电流回路和电压回路两部分：

电流回路：通过CT二次侧（S1/S2）接入，K1朝向电源侧，CT二次侧严禁开路；

电压回路：与直接式相同，三相电压直接接入电压端子。

四、安装注意事项

1. 断电操作，带电接线危险；

2. 线径匹配：单相不低于2.5mm²，三相不低于4mm²；

3. 端子螺丝拧紧，接触电阻过大导致发热起火；

4. CT有方向标识（箭头或P标记），方向必须一致；

5. 多表并排安装保持至少10mm间距，利于散热。

五、常见接线错误

零线未接：零点漂移，计量误差增大；相序接反：A相C相互换计量偏差约10%～20%；CT极性反：S1/S2颠倒计量反转；零线地线混用：漏电保护误动作。通电前用万用表测端子间无短路，通电后观察显示数据正常方可投入使用。
