小编在做智能用电系统项目时,被问得最多的一个问题就是:智能电表装好了,采集器怎么接?不同类型的采集器接法差异挺大,搞混了轻则数据采不上来,重则把表的通信口烧掉。这篇按接线流程一步步说清楚,涵盖RS485有线和载波两种主流方式。
一、确认通信类型,再定接线方案
智能电表的通信接口主要有两种:RS485(有线)和载波(PLC,走电力线)。采购前先看表背铭牌,标注 RS485 的接线方式为总线型;标注 PLC 的无需额外布线,信号走电力主线传输。两种方式不可混接,采集器型号也不同,确认完再施工。
二、RS485有线接线步骤

1. 准备材料:屏蔽双绞线(推荐 RVSP 2×1.0 ),RS485集中器/采集器,端子排。
2. 电表侧接线:电表通信端子一般标注 A(+)、B(-),将双绞线的正极接 A,负极接 B。屏蔽层在采集器侧单点接地,电表侧悬空,避免形成地环路干扰。

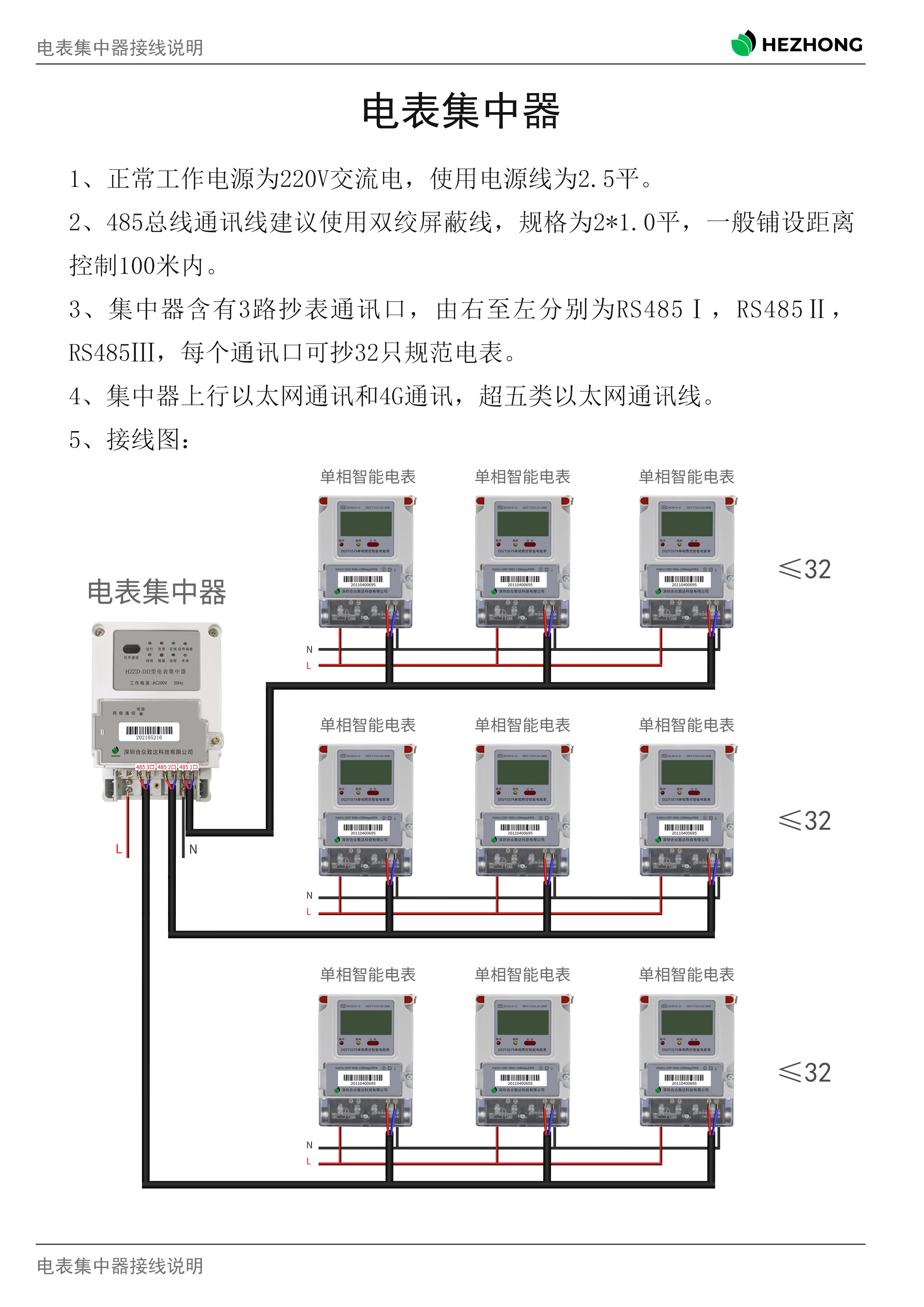

3. 总线拓扑:多块电表按"手拉手"串联方式接在同一对A、B总线上,同一条RS485总线最多挂32个节点。末端电表的 A、B 之间接 120Ω 终端电阻,防止信号反射。
4. 采集器侧接线:将总线的 A、B 接入采集器对应端口,接地端接公共地,上电后用调试工具检查通信状态指示灯。
三、载波(PLC)方式接线要点
载波表无需单独布信号线,通信信号耦合在 220V 电力线上传输。施工时确保电表的电源线接在同相火线上,且与采集器同属一个配电变压器台区,否则信号穿越变压器会衰减至无法通信。载波采集器一般安装在配电柜进线侧,直接接主线即可,无需额外接口。

四、常见接线错误及排查
A/B 极性接反:采集器显示通信异常,用万用表测量 A-B 电压应为正值(约 +2~+5V),若为负值则反接,对调两线即可。总线过长信号衰减:RS485 单段最大传输距离约 1200m,超出后通信丢包,加中继器或改用光纤。接地问题引发干扰:屏蔽层多点接地形成共模干扰,坚持单点接地原则。
