单相电表采集器怎样接电

小编处理过不少采集器接线问题，最典型的错误是把采集器的通信线接到了电源端，或者把RS485的A、B线接反导致通信异常。单相电表采集器接电不复杂，但顺序和接法有讲究，这篇把接线步骤和注意事项列清楚，新手照着做基本不会出问题。

一、接线前的准备工作

1. 确认采集器型号和供电要求。常见采集器分AC220V供电和DC12V/24V供电两种，对照铭牌确认，不能接错。

2. 准备工具：螺丝刀、剥线钳、万用表、绝缘胶布。

3. 断开上级总开关，用万用表确认操作区域已无电压，再动手接线。

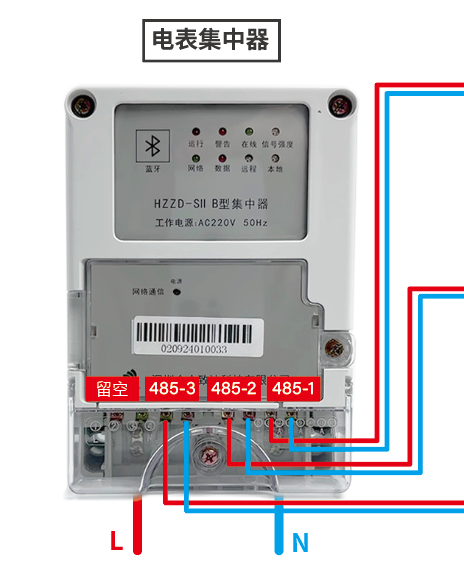

二、电源接线（AC220V型）

采集器的电源输入端通常标注"L"（火线）和"N"（零线），部分有"PE"（地线）端子。接线顺序：先接地线PE（若有）→接零线N→最后接火线L。接好后拧紧端子螺丝，扭力适中，不可过紧导致线芯断股。火线必须接带保险丝的回路，建议在采集器前端加装1A小型断路器作为保护。

三、RS485通信线接线

采集器通过RS485总线连接各块电表，接线端子标注A（+）和B（-）。接线规则：所有电表的A端并联到采集器A端，所有电表的B端并联到采集器B端，形成手拉手总线结构，不能星形接线。线缆选用屏蔽双绞线（RVSP 2×0.5mm²以上），屏蔽层在采集器侧单点接地，电表侧悬空。总线两端各加一个120Ω终端电阻（部分采集器已内置，开关拨ON即可），超过500米总线长度时必须外加。

四、接线完成后的验证

合上电源开关，采集器状态指示灯亮绿色（电源正常）。查看通信指示灯，有数据收发时应闪烁，若持续不亮说明RS485线有断路或A/B接反。登录管理平台，逐一检查各电表是否在线，若有离线表先排查对应段RS485连接。

五、常见接线错误汇总

A/B线接反：通信失败，表不上线，对调A和B即可。总线超长未加终端电阻：通信不稳定，时在时断，两端各加120Ω解决。星形接线：多表丢失，改为总线手拉手结构。电源线接到通信端：采集器损坏，操作前务必用万用表确认电压。
