电力工程师必看:互感式电能表与互感器的完美匹配指南

电力工程师必看:互感式电能表与互感器的完美匹配指南

梳理互感式计量系统中 CT/PT 的作用、三种接线方式与五大匹配原则,给出选型误区与安装安全要求

  • 互感式电能表,电流互感器,电压互感器,变比匹配,准确级
口径说明本页技术内容依据公司项目实施与运维实践、现行国家标准与电力行业施工规范整理;具体项目的施工范围、技术配置与验收口径,以双方确认的技术协议及合同为准。标准编号随标准修订而变化,引用前请核对现行版本。
Abstract | 关键信息摘要


Key Facts | 关键信息速览
CT
大电流转5A/1A
PT
高电压转100V
变比
峰值负载÷1.2
互感式电能表与互感器匹配关键在于电压等级不小于系统标称、变比接近峰值负载 1.0~1.25 倍、准确级与接线方式一致,安装严守二次接地与严禁开路的红线。一句话结论 | 建议纳入方案评审与采购对照
互感式电能表与互感器(图源:合众致达产品库)
互感式电能表与互感器(图源:合众致达产品库)

01匹配不当的三大危害

互感式电能表与互感器匹配不当会带来三类问题:计量不准,误差超标引发电费结算纠纷;烧毁设备,互感器饱和过热甚至损坏;安全隐患,二次开路产生高电压危及人身安全。因此选型与接线必须严谨。

02互感式计量系统原理

互感式电能表通过电流互感器(CT)将大电流转为 5A 或 1A 二次电流,电压互感器(PT)将高电压转为 100V 二次电压后再测量。这种方式既保护测量仪表,又便于标准化计量,是高压与大电流用户的标准做法。

03三种接线方式

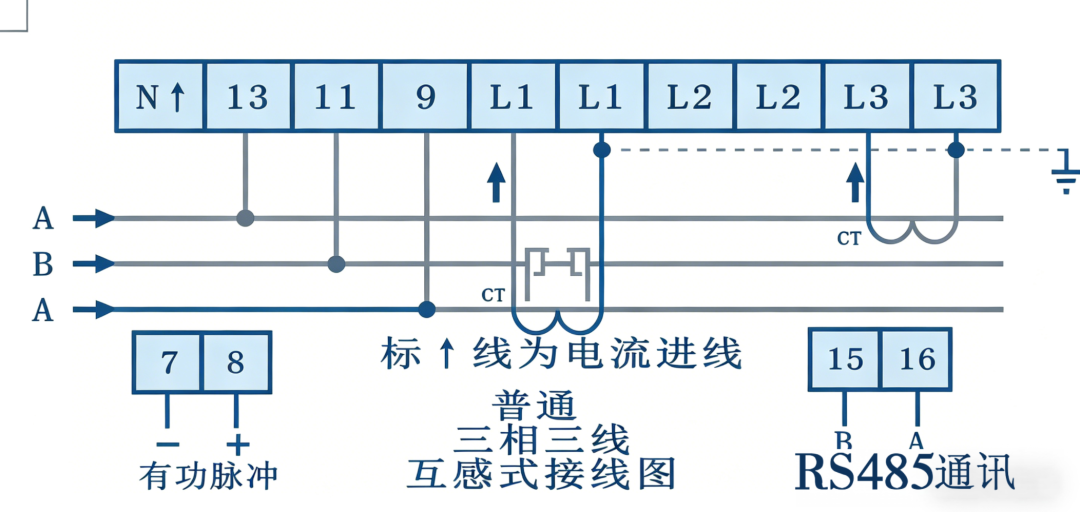

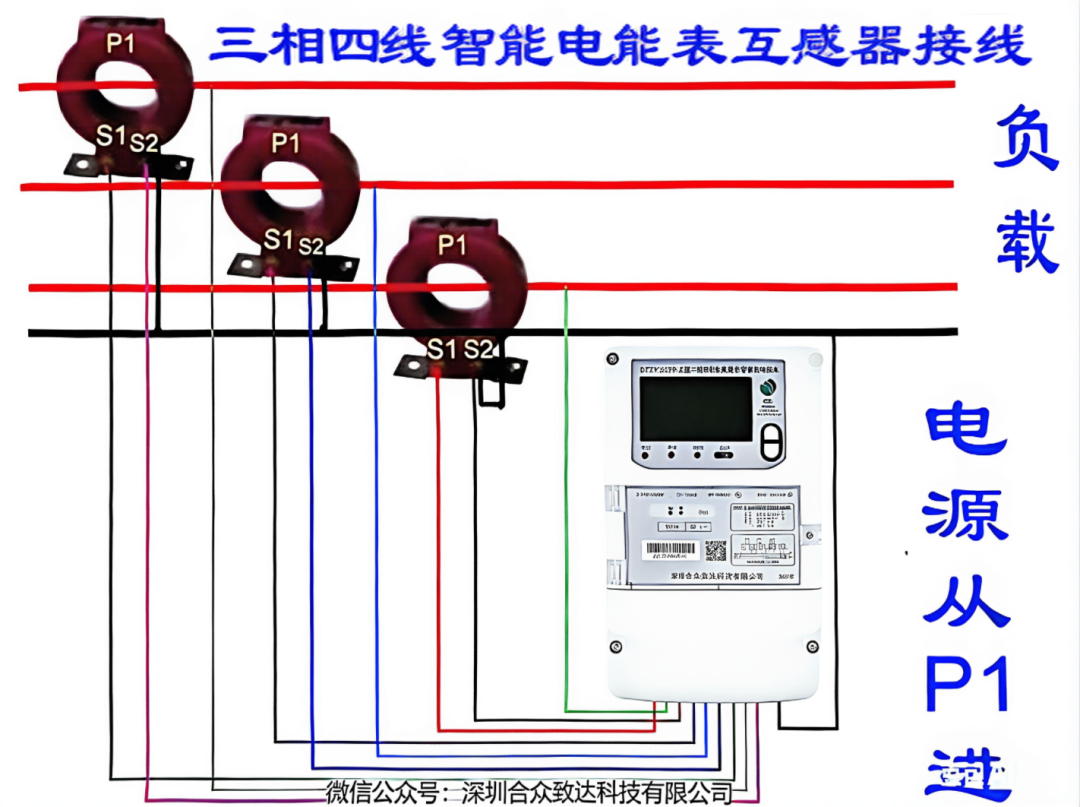

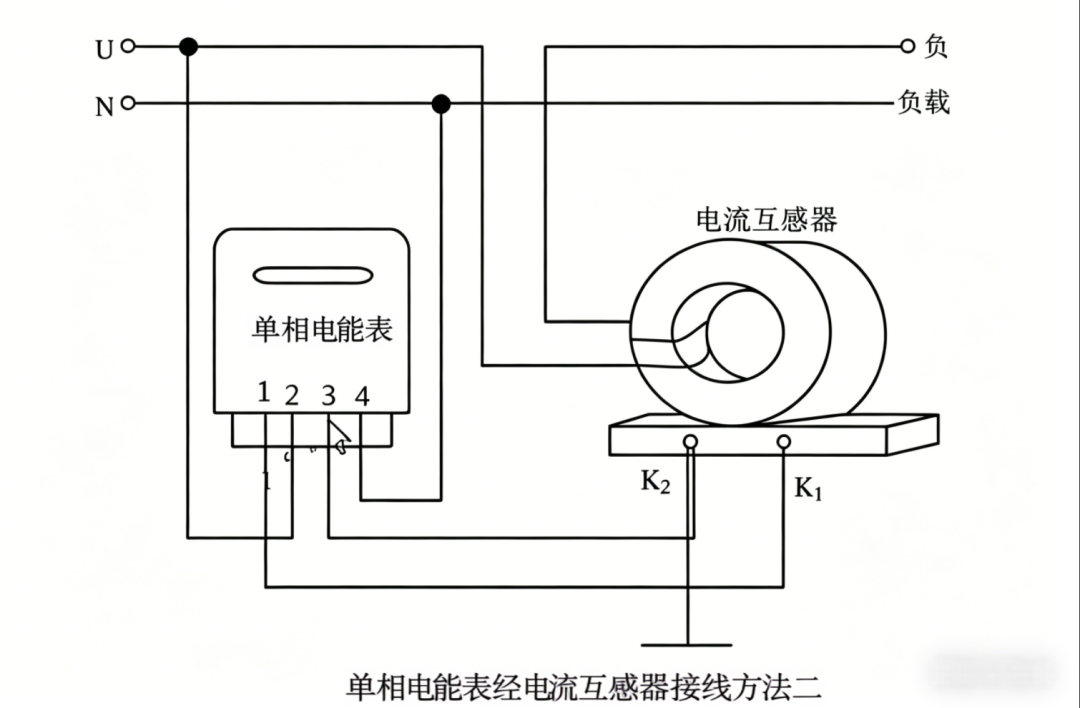

按系统制式分为三相三线式(2 个 CT + 2 个 PT,适用 10kV 及以上高压)、三相四线式(3 个 CT + 3 个 PT,适用 0.4kV 低压配电房)与单相两线式(1 个 CT,适用单相用户)。接线前务必核对表盖内侧接线图,CT 一次侧 P1 朝电源侧。

04五大匹配原则

一是电流变比匹配,一次额定电流选负载的 1.0~1.25 倍,变比≈峰值负载÷1.2;二是电压等级匹配,互感器额定电压不小于系统标称;三是准确级匹配,结算点至少 0.5S 级;四是负载阻抗匹配,二次负荷在额定范围内;五是接线方式与系统制式一致。

05常见选型误区

误区一:变比越大越好——过大会使二次电流过小、误差增大,应接近实际峰值负载。误区二:忽视准确级——工商业结算点须选对应准确级。误区三:电压等级凑合——6kV 系统不能用低压互感器,否则有绝缘击穿风险。

06安装安全与执行标准

互感器二次绕组公共端必须可靠接地,防止一次高电压窜入二次回路;CT 二次侧严禁开路,PT 二次侧严禁短路。极性须正确连接,否则反向计量或计量为零。电能表支持三相三线/四线自动识别、变比可设,选型以 GB/T 17215 与相关接线规范为准。

Q常见问题

Q1变比怎么选合适?

按峰值负载电流÷1.2 向上取标准变比,例如峰值负载 400A 推荐 500/5A,使一次电流接近但不小于额定。

Q2CT 二次侧为什么不能开路?

开路时一次电流全部用于励磁,会在二次侧感应数千伏高压,危及人身安全并损坏互感器,必须可靠短接后操作。

Q3结算计量点准确级怎么定?

关口计量选 0.2S 级,工商业结算至少 0.5S 级,一般监控可用 1 级,以计量点性质确定。

Q4三相三线制和四线制怎么区分?

10kV 及以上高压多用三相三线(2CT+2PT),0.4kV 低压配电房多用三相四线(3CT+3PT),按系统电压与制式选择。
