单相导轨式电能表怎么接线？(单相导轨式电能表接线图)

单相导轨式电能表是公寓、宿舍、小商铺里最常用的电表，安装在配电箱DIN导轨上，接线看起来简单，但端子接错或顺序搞反会导致计量不走、跳闸或烧表。这篇按实际接线步骤把每一步说清楚，第一次接也不会出错。

一、接线前的准备

1.断电确认：在上级断路器处断电，用验电笔确认待接端子无电压后再操作，单相电表接线绝不允许带电作业。

2.确认表的接线方式：导轨式单相电能表通常有4个接线端子，从左到右标注为1、2、3、4。直接接入式（额定电流≤60A）4个端子全部使用；超过60A需外接电流互感器（CT），接线方式不同，接线前先看铭牌确认。

3.导线规格：按实际负载电流选线，10A以下用1.5mm²，20A用2.5mm²，40A用4mm²，60A用6mm²；零线截面与火线相同。

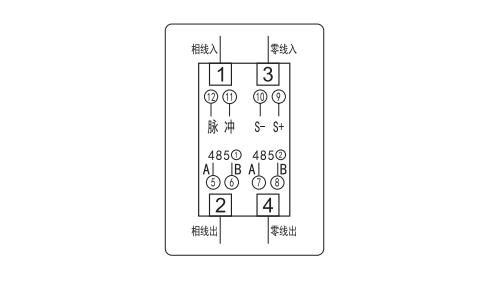

二、直接接入式接线步骤（≤60A）

1.端子1（火线进）：将上级断路器的火线接入端子1，这是电源进线端，火线只接这里。

2.端子2（火线出）：将下级负载的火线从端子2引出，接至用户断路器或负载。端子1和端子2之间是电表电流线圈，电流从此流过完成计量。

3.端子3（零线进）：将上级零线接入端子3。

4.端子4（零线出）：将下级负载零线从端子4引出。部分电表端子3和4内部直通，也有些电表零线只接端子3，端子4空置，以说明书为准。

三、经电流互感器接入式接线步骤（>60A）

1.CT一次侧串入主回路火线，二次侧S1接端子2（电流进），S2接端子3（电流出），S2在端子排处可靠接地。

2.电压线从CT上游火线取，接端子1；零线接端子4（或按说明书端子标号）。

3.CT变比须与电表铭牌标注一致（如5A/100A），变比不匹配会导致计量倍率错误。

四、接线后验证

1.上电后电表液晶屏亮起，有负载工作时电量应持续增加，脉冲指示灯（LED）按频率闪烁。

2.若接通负载后电表示数不走或倒走，检查火线进出端子是否接反（端子1/2对调）。

3.用钳形电流表测量进出线电流应基本一致，差异过大说明接线松动或CT极性接反。
