工厂三级电能计量怎么配?进线、车间、设备分层方案从一块总表到一棵计量树

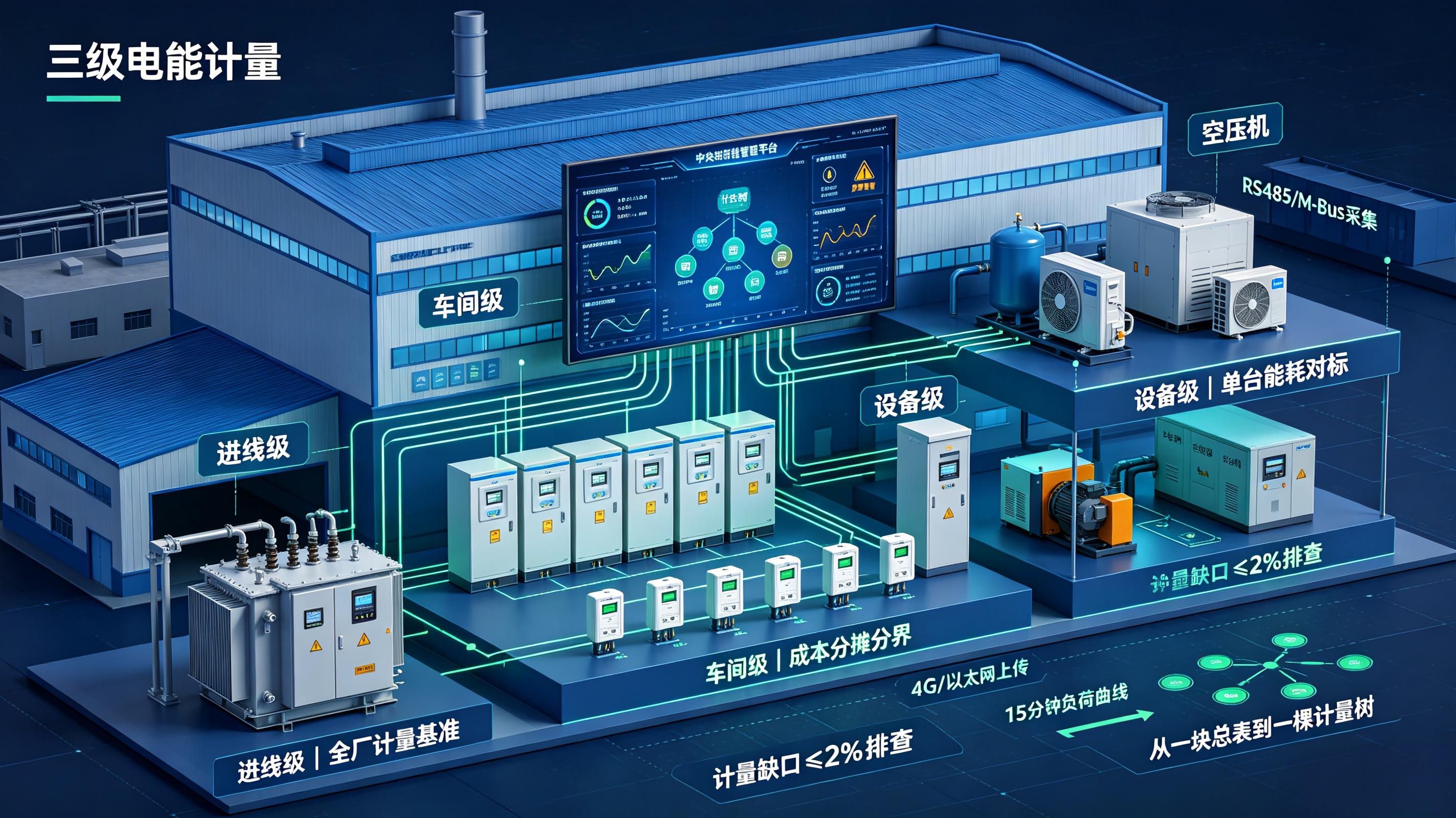

工厂电能计量只有一块总表,是能耗数据断层的起点。三级电能计量把计量点从进线柜延伸到车间和设备,形成全厂用电的完整数据链。本文按进线级、车间级、设备级三个层级,讲清每一级的表计配置、精度要求和通信组网。

02一句话结论

本节要点三级电能计量,基准在进线级、分界在车间级、价值在设备级。

三级电能计量,基准在进线级、分界在车间级、价值在设备级。配齐之后工厂用电从一块总表变成一棵计量树。月度电费对账时,进线表电量减去各级分表之和,差值超过2%就要排查计量缺口。

ABSTRACT · 关键信息摘要

工厂三级电能计量是按进线级、车间级、设备级三个层级布点形成的计量体系。进线级是全厂计量的基准点,也是与电网结算的对账依据:高压进线10kV装多功能电能表,精度0.5S级及以上,电流经互感器接入,变比按变压器容量计算;低压总进线0.4kV装多功能表作为内部分析基准,与高压侧比对,差值就是变压器损耗;两部制电价用户,进线表必须支持最大需量记录。

按DL/T 448-2016《电能计量装置技术管理规程》,月平均用电量100万kWh以上的用户,计量装置配置等级有明确要求,互感器和表计的精度组合必须匹配。

配置口径:车间级每个车间进线处装智能电表,63A以下直接接入式、以上互感器接入式,车间成本分摊用1级表;公用工程(空压站、水泵房、锅炉房)单独装表,辅助生产用电往往占全厂15%-25%;设备级空压机每台单独装表,通常占全厂用电的10%-30%,中央空调冷水机组、冷却塔、水泵分项计量,年用电量10万kWh以下的设备可合并计量。

组网口径:车间内表计经RS485或M-Bus接采集器,采集器经4G或以太网上传能耗管理平台,采集周期15分钟,负荷曲线才能还原。表计编码按车间、工段、回路三级规则编制,平台里直接生成计量树,逐级下钻定位数据缺口。

1进线级:全厂计量的基准点

进线级计量是三级电能计量的顶层,也是与电网结算的对账依据。

10kV

03高压进线

本节要点装多功能电能表,精度0.5S级及以上,电流经互感器接入,变比按变压器容量计算。

装多功能电能表,精度0.5S级及以上,电流经互感器接入,变比按变压器容量计算。

  • 4kV

04低压总进线

本节要点装多功能表作为内部分析基准,与高压侧计量数据比对,差值就是变压器损耗。

装多功能表作为内部分析基准,与高压侧计量数据比对,差值就是变压器损耗。

两部制

05最大需量必配

本节要点进线表必须支持最大需量记录,需量数据直接关联基本电费。

进线表必须支持最大需量记录,需量数据直接关联基本电费。

按DL/T 448-2016《电能计量装置技术管理规程》,月平均用电量100万kWh以上的用户,计量装置配置等级有明确要求,互感器和表计的精度组合必须匹配。进线级配置错了,全厂数据的基准就偏了。

2车间级:成本分摊的分界线

车间级计量是三级电能计量的中间层,解决各生产车间用了多少电的问题。

每个车间进线处装智能电表,63A以下直接接入式,以上互感器接入式。

公用工程(空压站、水泵房、锅炉房)单独装表,这些辅助生产用电往往占全厂15%-25%。

车间内部再按工段细分,大工段进线加装智能电表,配电柜内并排布置。

车间级表计数量是三级电能计量里最多的,选型时统一品牌统一协议,后期运维和备件管理成本低一半。表计编码规则在建表时定好,车间、工段、回路三级编码,平台里直接生成计量树。

3设备级:大能耗设备单独计量

设备级计量抓大放小。

空压机

每台单独装表,空压机通常占全厂用电的10%-30%。

06中央空调

本节要点冷水机组、冷却塔、水泵分项计量。

冷水机组、冷却塔、水泵分项计量。

07电炉、注塑机

本节要点按台计量,工艺能耗分析的数据基础。

按台计量,工艺能耗分析的数据基础。

08小功率设备

本节要点年用电量10万kWh以下的设备可合并计量,控制表计总数。

年用电量10万kWh以下的设备可合并计量,控制表计总数。

设备级数据的价值在工艺对标:同类设备单位产量电耗横向比较,落后设备一眼可见,检修或更换的决策就有依据。

4通信组网:三级数据汇成一张网

三级电能计量的价值在数据汇聚。

车间内表计经RS485或M-Bus接采集器。

采集器经4G或以太网上传能耗管理平台。

采集周期15分钟,负荷曲线才能还原。

09公用工程

本节要点空压机

空压机

注塑机

10冷水机组

本节要点冷却塔

冷却塔

三级表计统一编码,进线级、车间级、设备级的层级关系在平台里配置清楚

5工厂三级电能计量速查表

层级布点位置表计配置精度与依据

进线级10kV高压进线、0.4kV低压总进线多功能电能表(支持最大需量记录)0.5S级及以上

车间级各车间进线处、公用工程站房智能电表,63A以下直接接入式、以上互感器接入式1级(成本分摊),JJG 596-2012周期检定

设备级空压机、冷水机组、电炉注塑机等大能耗设备按台装表,小功率设备可合并计量工艺能耗分析用

编码规则车间、工段、回路三级编码平台生成计量树,支持逐级下钻差值超2%排查计量缺口

通信组网车间内到采集器,采集器到平台RS485 或 M-Bus 汇总,4G 或以太网上传采集周期15分钟

依规依据DL/T 448-2016、JJG 596-2012月平均用电量100万kWh以上用户的配置等级要求,互感器和表计精度组合必须匹配

三级电能计量配齐后,工厂用电从一块总表变成一棵计量树,成本分摊、能耗对标、故障定位都有了数据依据。新建厂房建议在电气设计阶段就按三级结构配置表计,比投产后改造省一半成本。

11车间级电能计量

  • 5S级多功能电能表
本节要点DL/T 448-2016

DL/T 448-2016

12JJG 596-2012

本节要点计量树

计量树

13FAQ常见问题

本节要点Q1三级电能计量需要把原有电表全部换掉吗。

Q1三级电能计量需要把原有电表全部换掉吗?

不需要。进线高压计量表保留,车间级和设备级新增智能电表即可,原配电柜预留的表位可以直接利用。

Q2车间级电表精度选多少合适?

车间成本分摊用1级表,涉及对外结算的进线计量用0.5S级。按JJG 596-2012执行周期检定。

Q3三级计量数据能接ERP吗?

可以。能耗管理平台开放数据接口,车间用电量按月推送到成本核算模块,电费分摊直接进生产成本。

Q4新建厂房什么时候开始规划三级计量?

建议在电气设计阶段就按三级结构配置表计,比投产后改造省一半成本。车间级表位与配电柜布置一并考虑,避免二次开柜。

Q5月度电费对账怎么排查计量缺口?

进线表电量减去各级分表之和,差值超过2%就要排查计量缺口,逐级下钻定位到具体层级的表计或线路。

Q6车间级表计统一品牌统一协议有必要吗?

有必要。车间级表计数量是三级电能计量里最多的,统一品牌统一协议可以显著降低后期运维和备件管理成本。
