智能电表怎么接线:端子定义与单相三相对照

  • 智能电表
  • 接线
  • 端子
  • 互感器
口径说明本页技术内容依据公司项目实施与运维实践、现行国家标准与电力行业施工规范整理;具体项目的施工范围、技术配置与验收口径,以双方确认的技术协议及合同为准。标准编号随标准修订而变化,引用前请核对现行版本。
Abstract | 关键信息摘要

智能电表怎么接线?单相表记住 1、3 进电源、2、4 出负载,三相大电流回路经互感器接入。接线是把计量变成数据的物理起点,适用于公寓改造、园区配电与市场摊位用电等安装场景。本文讲端子定义与验收动作。

Key Facts | 关键信息速览
单相
1 3进2 4出
三相
经互感器接入
断电
持证电工操作
验收
走字加通讯双确认

01单相表:四个端子记清楚

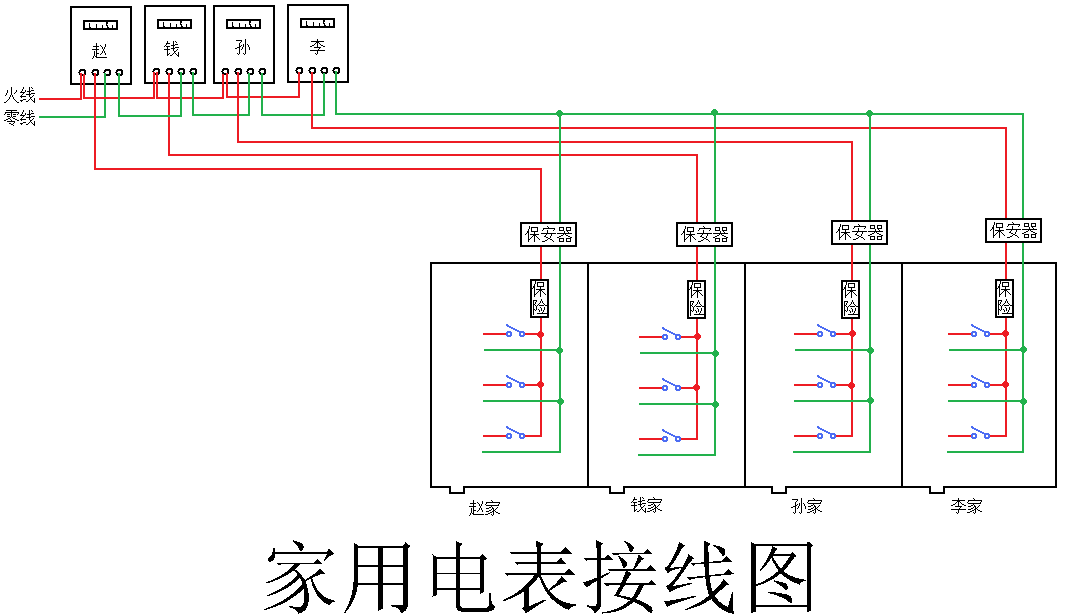

单相表接线箱从左到右一般四个端子:1、3 接电源,2、4 接负载。火线从 1 进 2 出,零线 3 进 4 出。接反轻则表不走字,重则烧表,上电前逐端子复核。错线症状与排查方法,见智能电表如何正确接线:接线图与错线排查一文。出口端加装带漏保的断路器,短路和漏电都有保护。

02三相表与大电流回路

三相四线表 DT 系列直接接入小电流回路;车间或主干回路电流大,单表规格做不上去,用互感器间接接入:母线穿过互感器,表计接二次侧,倍率按互感器变比设定。变比与倍率在平台档案里同步登记,对账才不出差。远程控制与合闸逻辑的配套口径,见智能电表控制有哪些方式:远程指令与本地操作一文。

03端子对照表

表型进线端子出线端子备注
单相直入1、32、4火线 1 进 2 出
三相直入1、4、73、6、910 号端子接零线
三相经互感器P1、P2 二次侧S1、S2倍率按变比设定

选表与端子规格的匹配逻辑,见智能电表怎么选:哪款好用看六个维度与型号对照一文,先定表型再排端子。

04接线后的验收动作

上电前测绝缘,上电后看三样:屏幕走字正常、脉冲灯随负载闪烁、平台侧读到实时数据。三项齐了才算接线完成。每台表的照片与表号存档,后期维护按图索表,效率翻倍。

05建议

接线师傅按端子对照表施工,验收人按三步清单签字,两签字把返工压到低点。合众致达的交付包含接线图与端子标签,施工方照单作业即可。

06参考资料

  • 国家企业信用信息公示系统(生产企业资质核验):https://www.zxqyj.sz.gov.cn/

Q常见问题

Q11、3 和 2、4 接反会怎样?

电流线圈与电压线圈错位,表不走字或倒走,立即断电改回并重走验收三步。

Q2互感器表的倍率在哪里设?

平台档案按互感器变比设置,抄表数据乘倍率后出账,档案与现场必须一致。

Q3旧表换新表要重新设置什么?

换表后登记新表号、底数与通讯参数,平台档案同步更新,首日数据人工复核一次。
